ID: 1070641
Tootekood: 90MB1HA0-M0EAY0
Laos 14 üksused
Garantii: 3 aastat

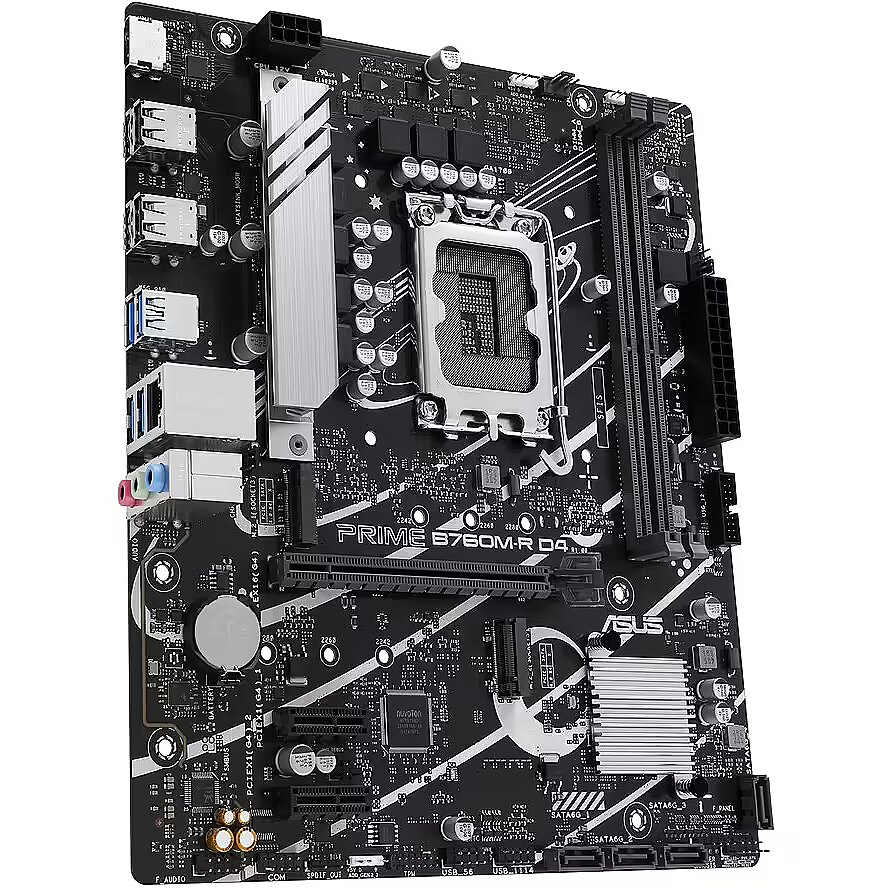

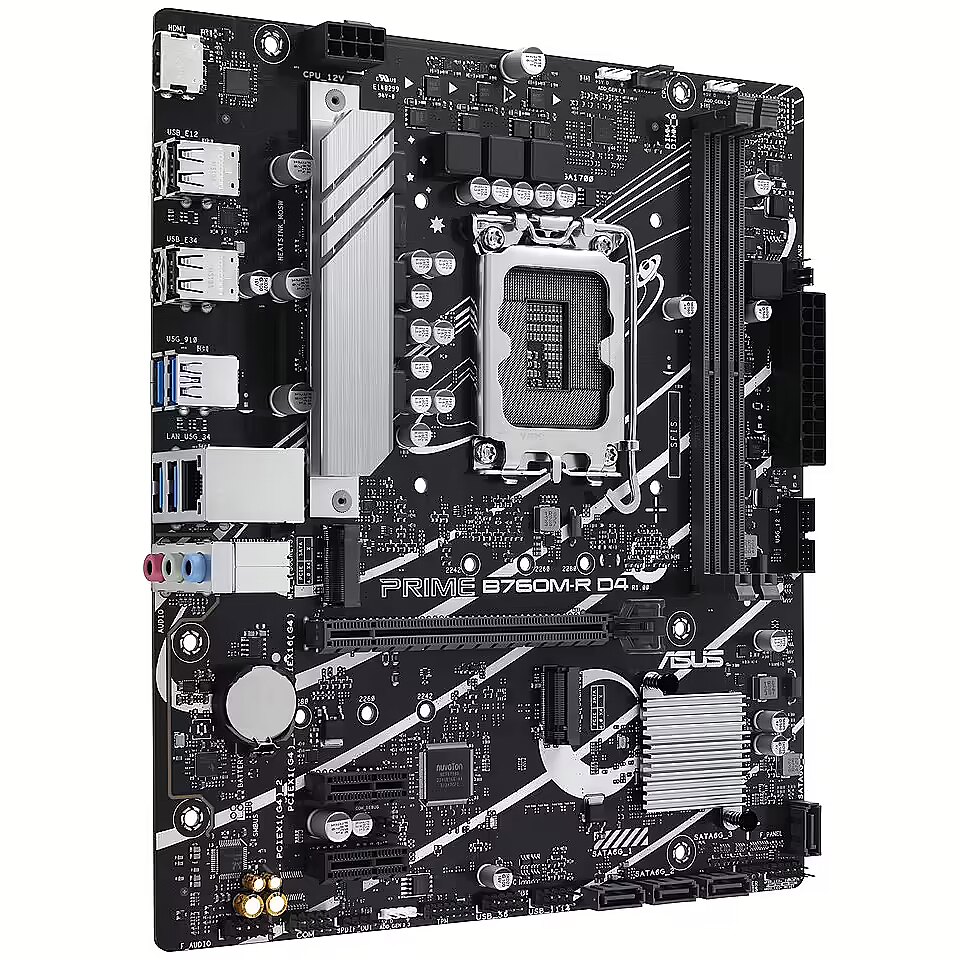

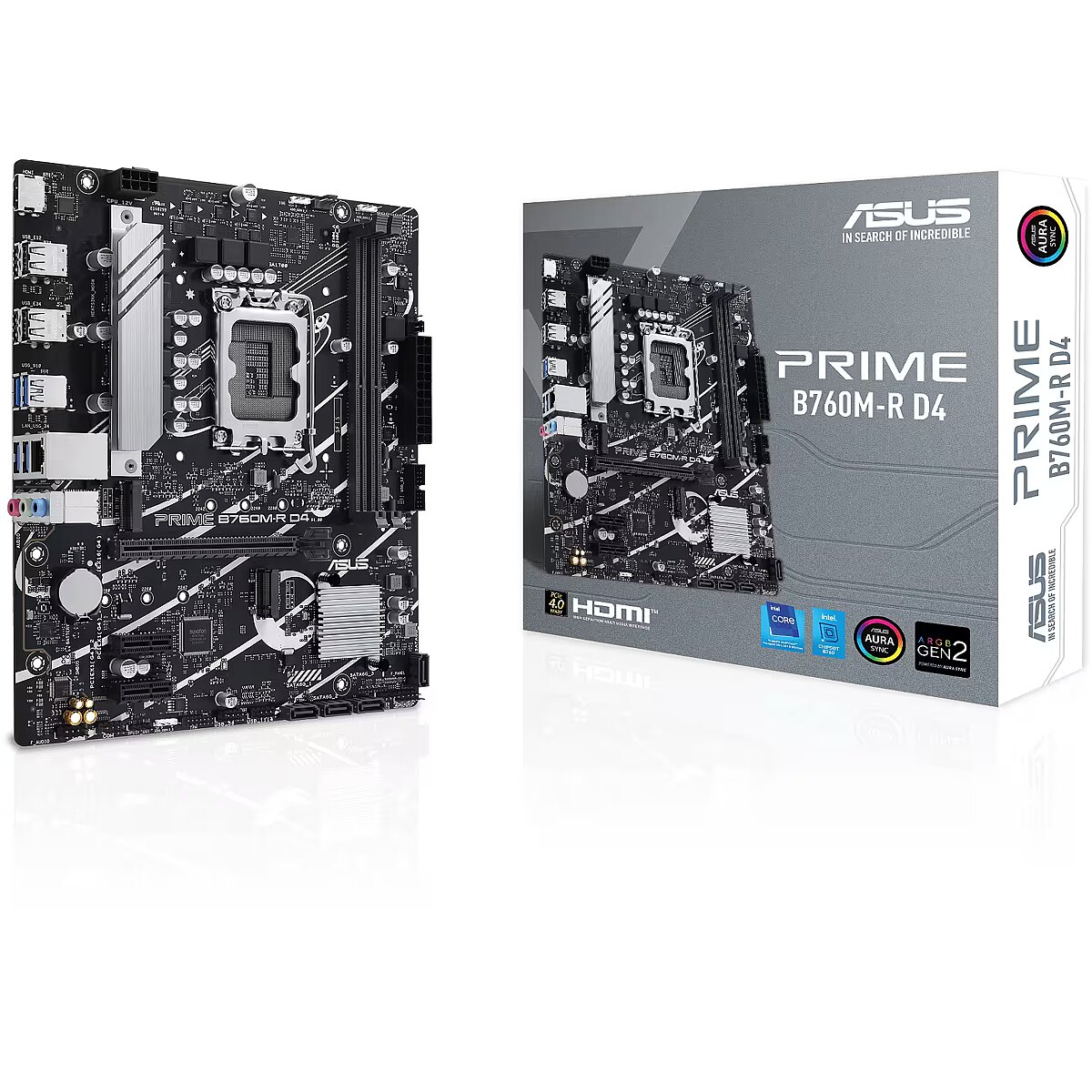

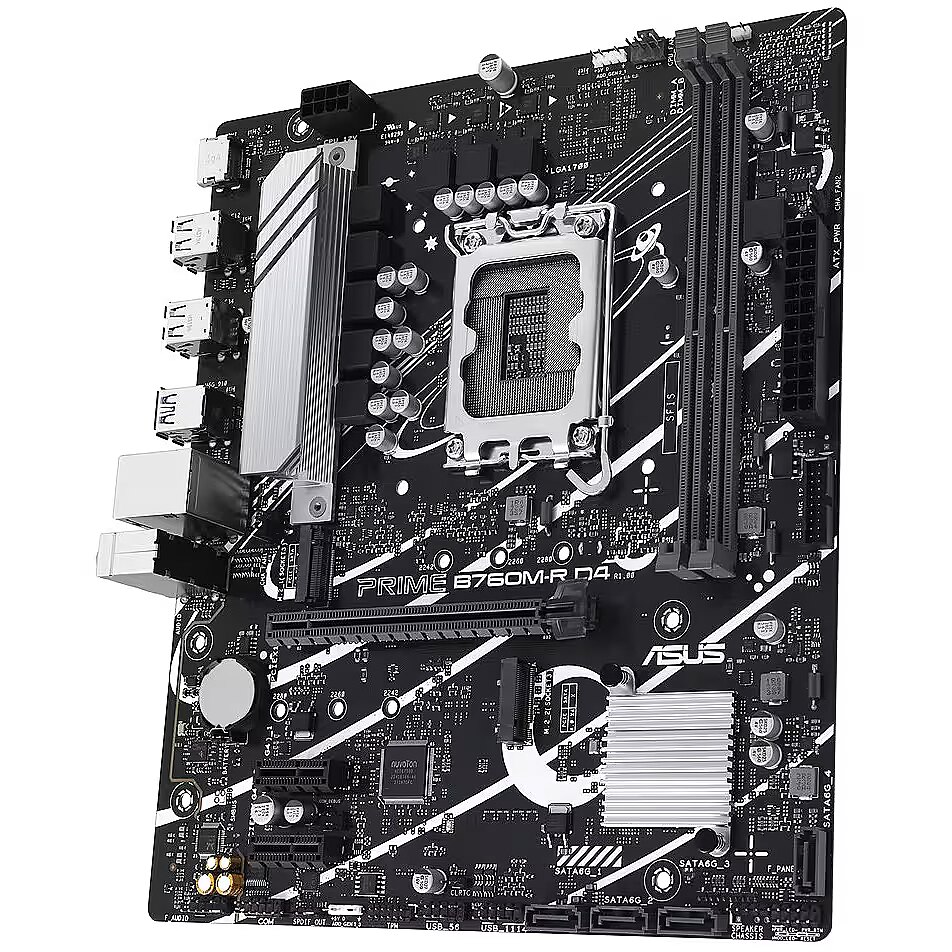

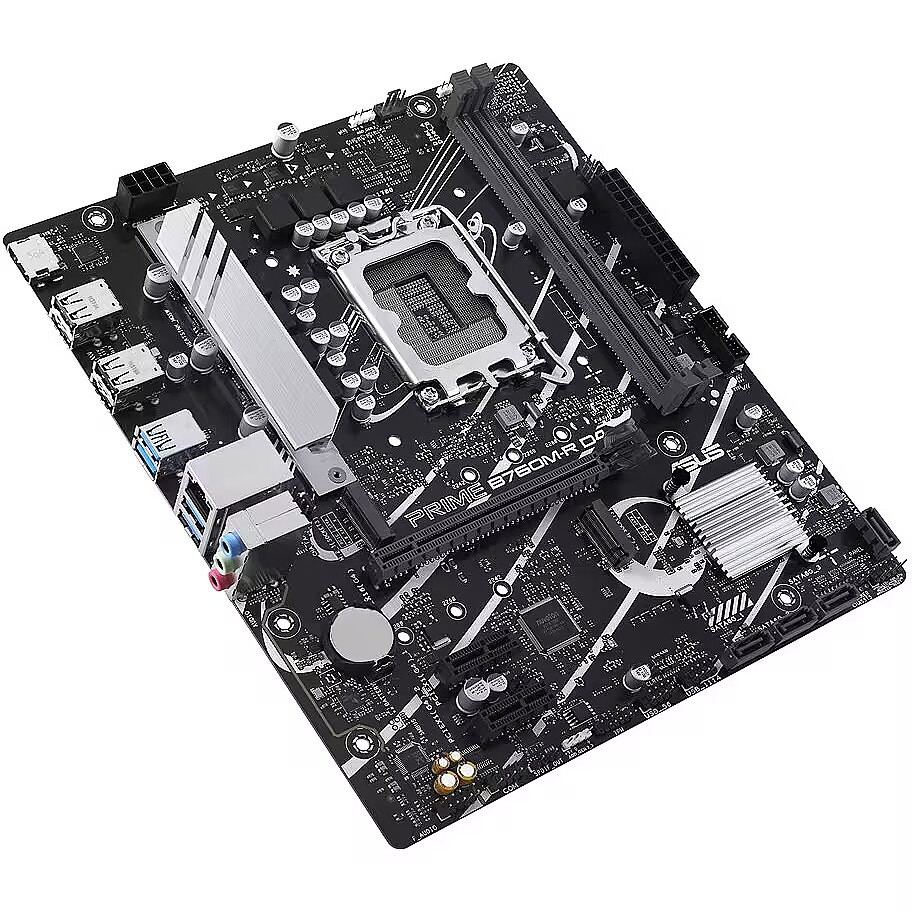

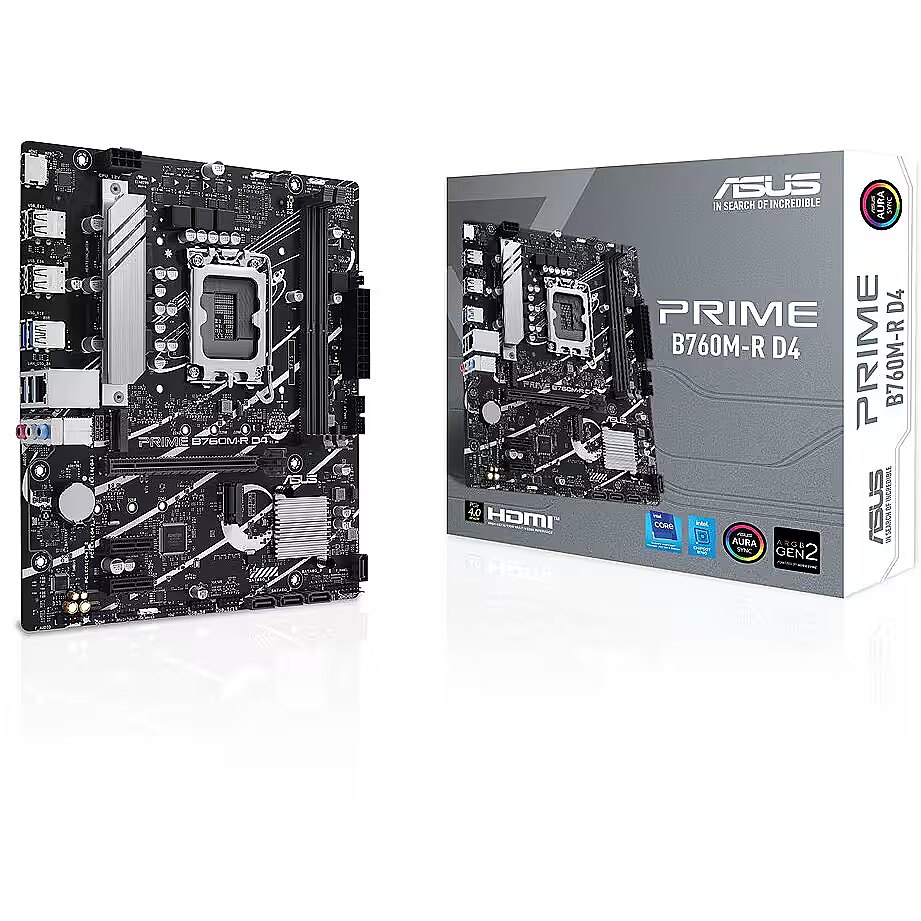

Asus PRIME B760M-R D4
Pilt võib erineda tegelikust tootest, võib esineda tarvikuid ja osi, mis ei ole tegeliku tootega kaasas.
-
Omniva pakiautomaat1-2 tööpäeva jooksul1,99 € -
SmartPosti pakiautomaat1-2 tööpäeva jooksul1,99 € -
Unisendi pakiautomaat1-2 tööpäeva jooksul1,99 € -
Kulleri kohaletoimetamine aadressile1-2 tööpäeva jooksul5,99 €
Peamised tooteparameetrid Kõik parameetrid
- Seeria: ASUS Prime
- Pesa (Socket): LGA 1700
- Mikroskeemide siin (chipset): Intel B760
- Plaadi mõõtmed: Micro ATX
- Mälutüüp: DDR4
- Mäluslott: 2
- Sisseehitatud Wi-Fi: Ei ole
Põhiteave
Seeria
: ASUS Prime
Pesa (Socket)
LGA 1700
Protsessori (CPU) pesa on tähtis faktor plaadi valikul, protsessori pesa peab olema täpselt ühitatav protsessoriga, mille soovite monteerida plaadile. Vaatamata sellele, et protsessor sobib emaplaadi pessa, peab arvesse võtma ka selle protsessori tuge. Selleks, et välja selgitada, millist protsessorit toetab valitud emaplaat, palume külastada emaplaadi tootja kodulehte, leida konkreetse emaplaadi osas CPU support ja veenduda, et antud plaadi spetsifikatsioon näeb ette teie protsessori toetuse.
Mikroskeemide siin (chipset)
Intel B760
Mikroskeemide kiip on kõige tähtsam emaplaadi valiku näitaja (süsteemi loogika mikroskeemid jeb pingemuundurid). Mikroskeemide kiibist oleneb, milliseidprotsessoreid, mälu, liideseid jm. parameetreid toetab emaplaat.
Iga kiibistik on otseselt seotud teatud protsessori platvormiga, mis jagunevad protsessorite päritolu või protsessori ühenduskoha järgi.
Selleks ,et välja selgitada, milline mikroskeemide kiip on sobiv teie protsessorile jm. komponentidele, palume nõu küsida meie müügijuhtidelt.
Plaadi mõõtmed
Micro ATX
Emaplaadi füüsiline suurus. TopPC.ee pakub ATX (täissuuruse plaat), mATX (micro ATX) (vähendatud suurusega plaat) ja miniATX suurusega emaplaate. ATX suuruse arvutia korpusesse on võimalik paigaldada nii ATX kui ka mATX emaplaati, omakorda mATX korpusesse ei ole võimalik paigaldada ATX plaati.
Plaadil ATX on vähemalt 3 mälupesa ja vähemalt 5 lokaalset pesa PCI, seepärast sellele plaadile võib koostada hästi toimiva võimsa arvuti. Siski kodu- või bürooarvutile pole nii palju pesi üldse vajalikud, ja seoses sellega sobib samuti microATX.
Emaplaadi toiteploki liitmikuks on vooluallika pistikupesa, mis käesoleval ajal on ATX ja ATX2.0 standardi kohane. ATX on vanem standard 20 nõelaga liitmikuga (20 "jalaga"), omakorda ATX2.0 on täiendava 4 nõelaga (20+4). ATX standardi emaplaat suudab töötada ATX2.0 toiteplokiga (PSU), omakorda ATX2.0 emaplaadiga on vajalik ATX2.0 toiteplokk.
Kujufaktoril on ennekõike soovituslik iseloom. Siiski enne, kui soetate emaplaadi, veenduge korpuse suuruse vastavuses emaplaadi suurusele ja selle toiteliitmikule.
Juhusliku juurdepääsu mälu (RAM)
Mälutüüp
: DDR4
Mäluslott
2
Kasutadaolevate mälupesade arv näitab, mitu mälumoodulit (plaati) võib paigaldada emaplaadile.
Mälusiin
DDR4 3200 (OC 5333)
Operatiivmälu kiip määrab ära selle, mis tüüpi operatiivmälu toetab vastav emaplaat.
Kiibi tähistuses on mälu tüüp DDRII või DDRIII, kā samuti maksimaalne mälu taktisagedus, mida toetab emaplaat. Tähtsaim näitaja on mälu tüüp, erinevate tüüpide mälu on füüsiliselt erinev, seepärast DDRIII mälu ei tohi ühendada DDRII mälu toega emaplaadiga(välja arvatud juhul, kui on mõlemat mälu tüüpi toetav plaat). Omakorda emaplaat, mis toetab 800Mhz DDRII mälu, suudab töötada DDII667 ja DDRII533 mälu kiirustega. Emaplaat mälukiibi kiirusega, mis on madalam mälumooduli kiirusest, suudab töötada mitte kiiremini näidatud kiibi kiirusest, s.o.juhul, kui emaplaadi mälukiip on DDRII667, siis paigaldades DDRII800, mälu selles töötab DDRII667 kiirusega.
Graafikakaart
VGA port
PCI-EXPRESS
VGA port (liides), ehk videokaardi pistik. VGA liides peab ühtuma teie videokaardi liidese spetsifikatsiooniga. Vanematel videokaartidel on AGP liides, uued videokaardid toodetakse PCI-EXPRESS (PCI-X) liidesega. AGP ja PCI-Xpress videokaardid ei ole omavahel asendatavad. Enne, kui soetate emaplaadi, veenduge videokaardi liidese vastavuses nii emaplaadiga kui ka videokaardiga.
Integreeritud Videokaart
Only with iGPU-ready CPU
Parameeter, mis määrab ära, kas emaplaadil on integreeritud videokaart. Integreeritud videokaart sobib töötamiseks büroo tarkvaraga, internetiga, filmide vaatamiseks ja lihtsate mängude mängimiseks. Juhul, kui soovite kasutada graafilisi programmas, mängida 3D mänge ja vaadata 3D animatsioone, on teile vajalik lisa-videokaart.
Integreeritud videokaart kasutab emaplaadil ievietotās operatiivmälu osa, seepärast juhul, kui teie emaplaadil on 1Gb mälu, ja emaplaadi videokaardi uzstādījumos on norādīts aizņemt 256mb, tad operētājsistēma uzrādīs pieejamo mälu daudzumu apt. 700 Mb.
Pirms iegādāties emaplaadi ar integreeritud videokaardiga, veenduge selles, kas sellele on lisa-videokaardi liides täiendusteks, juhul, kui sellised on vajalikud.
Sadamad ja seadmed
PCI portid
0
PCI liidesed on kõige levinuim arvutifunktsioonide täiendamise moodus lisa-kaartidega (heli-, võrgu-, kommunikatsioonide, videovalve jm.). Uusimatel plaatidel, tänu PCI-EXpress standardile, on väike PCI laiendamise liideste arv, seepärast, enne emaplaadi soetamist, veenduge selles, et PCI liideste arv võimaldaks teil paigaldada kõik teile vajaminevad PCI kaardid.
D-Sub
: 0
DVI
: 0
HDMI
: 1
DisplayPort
: 0
Integreeritud helikaart
: Realtek 7.1 CODEC
Traadita ühendused
Sisseehitatud Bluetooth
: Nav
Sisseehitatud Wi-Fi
: Ei ole

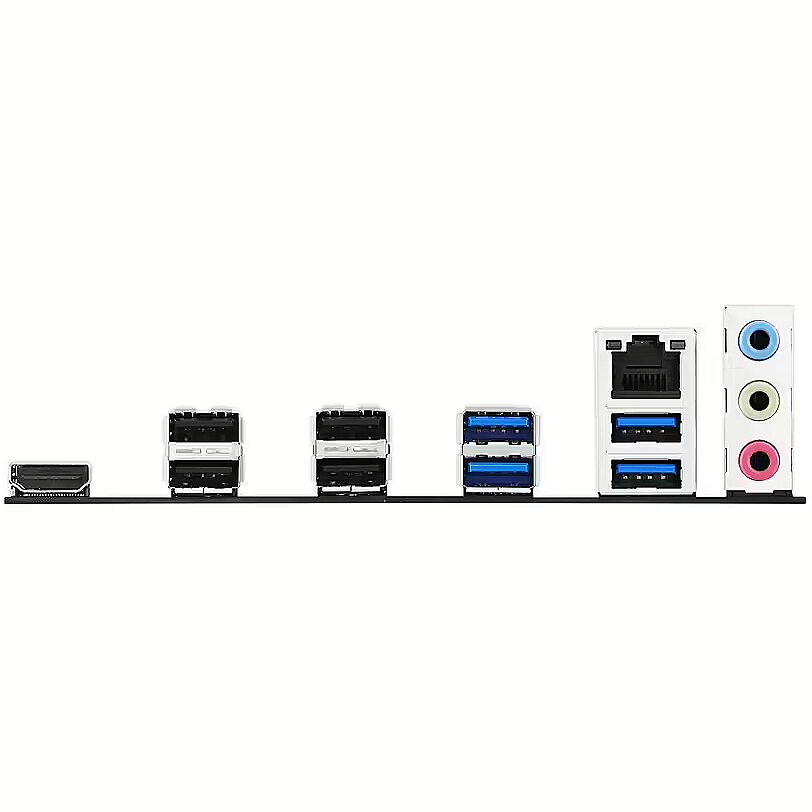

Välised sadamad
Väline USB Type-C
: 0
Väline USB 2.0
: 2
Väline USB 3.0 (USB 3.2 Gen1)
: 4
Väline USB 3.1 (USB 3.2 Gen2)
: 4
Siseportid
Sisemine A-RGB 5V (3-pin)
: 3
Sisemine RGB 12V (4-pin)
: 0
Sisemine USB 2.0
: 2
Sisemine USB 3.0
: 1
Sisemine USB Type-C
: 0
M.2 Sadam
: 2
SATA 3 Portid
: 4
Täpsem spetsifikatsioon
1. kategooria - Emaplaadid ja lisaseadmed
2. kategooria - Emaplaadid - Intel
12 V toitepistik Sisemine sisend/väljund - Jah
ATX toitepistik (24-pin) Sisemine I/O - Jah
Audio väljundkanalid Omadused - 7.1 kanalit
BIOS - BIOS-i mälumaht - Sada kakskümmend kaheksa megabitti
BIOS - BIOS-tüüp - UEFI AMI
BIOS-mälu suurus BIOS - Sada kakskümmend kaheksa megabitti
BIOS-tüüp BIOS - UEFI AMI
Bränd - ASUS
Brändi osade kood - 90MB1HA0-M0EAY0
COM-liideste arv Sisemine I/O - 1
CPU ventilaatori pistik Sisemine I/O - Jah
EAN-kood - 4711387423769
ECC-ühilduvus Mälu - Mitte-ECC
Emaplaadi kiibistik Omadused - Intel B760
Emaplaadi kiibistikuperekonna omadused - Intel
Emaplaadi vormifaktor Omadused - mikro ATX
EPS toitepistik (8-pin) Sisemine I/O - Jah
Esimene kategooria - Emaplaadid
Esipaneeli heliliides Sisemine sisend/väljund - Jah
Etherneti kohtvõrk - Jah
Etherneti liidese tüüp Võrk - 2,5 gigabiti Ethernet
Ethernet LAN (RJ-45) pordid Tagapaneeli sisend-/väljundpordid - 1
Euroopa artikli number - 4711387423769
Funktsioonid - Toetatud Windows-operatsioonisüsteemid - Windows 10, Windows 11
Garantii - 36
Garantii - 36 kuud
Garantii - 36 kuud
Garantiiinfo -
Globaalne kaubakood - 4711387423769
Graafika – paralleelse töötlemise tehnoloogia tugi - Ei toeta
HDMI-portide arv Tagapaneeli sisend-/väljundportid - 1
HDMI versioon Tagapaneeli sisend-/väljundpordid - 2.1
Jahutustüüp Omadused - Passiivne
Kaablid kaasas Pakendi sisu - SATA
Kaal - 0,88
Kaal - 0.9
Kaal ja mõõtmed - Laius - 244 mm
Kaal ja mõõtmed - Sügavus - 211 mm
Kategooria - Emaplaadid
Kategooria kood - Umbes
Kategooria_2 - Emaplaadid - Intel 1700
Kirjeldus - ASUS Prime seeria emaplaadid on professionaalselt välja töötatud, et vabastada 14. ja 13. põlvkonna Intel® Core™ protsessorite täielik potentsiaal. Tugeva toiteallika, terviklike jahutuslahenduste ja intelligentsete häälestusvõimalustega PRIME B760M-R D4 pakub kasutajatele ja arvutite iseehitajatele mitmeid jõudluse optimeerimise võimalusi intuitiivse tarkvara ja püsivara funktsioonide kaudu. PAINDLIKKUS Terviklikud juhtimisfunktsioonid moodustavad ASUS PRIME seeria aluse. PRIME B760 emaplaadil on paindlikud tööriistad süsteemi iga aspekti häälestamiseks, mis võimaldab jõudlust täiustada vastavalt teie tööviisile, et maksimeerida tootlikkust. Intelligentsed juhtimisfunktsioonid ASUS Intelligent Control muudab teie arvuti nutikaks. Lisaks keeruliste häälestuste tegemisele ja süsteemi oluliste aspektide dünaamilisele optimeerimisele pakub see intelligentselt lihtsustatud valikuid arvuti kokkupanekuga alustavatele kasutajatele ning põhjalikumaid funktsioone kogenud kasutajatele. Kõikjal energiatõhusus
Energiasäästu funktsioon sisaldab mitmeid seadeid, mis võimaldavad hõlpsasti optimeerida energiatarbimist ja maksimeerida energiasäästu. Saate aktiveerida CPU võimsuse piirangu, tumendada Aura valgustus ja seada ventilaatori profiili energiasäästu režiimile. Samuti saate lülitada sisse Microsoft Windowsisse sisseehitatud energiasäästu plaani. Paindlikud õhuküte kontrollid ASUS Fan Xpert 2+ tarkvara pakub ventilaatori põhjalikku kontrolli. Extreme Quiet režiim vähendab ventilaatori kiirust alla vaikimisi miinimumini, et süsteem oleks kergete ülesannete täitmisel vaiksem kui kunagi varem. Ventilaatorit saab juhtida ka UEFI BIOS-i kaudu. Täpne digitaalne võimsuse juhtimine Digi+ pinge regulaatori moodul (VRM) võimaldab reaalajas juhtida pinge langust, automaatselt lülitada sagedust ja energiatõhususe seadeid. See võimaldab ka CPU-d täpselt häälestada, et saavutada maksimaalne stabiilsus ja jõudlus. UEFI BIOS Tuntud ASUS UEFI BIOS pakub kõike, mida vajate oma süsteemi konfigureerimiseks, täpsustamiseks ja häälestamiseks. See pakub intelligentselt lihtsustatud valikuid PC-d ise kokku panevatele algajatele, aga ka kõiki vajalikke funktsioone kogenud kasutajatele. Täpsustamine tõsistele täpsustajatele UEFI kaudu pakutav intuitiivne täpsustamise režiim võimaldab teil võtta täieliku kontrolli. Sisseehitatud otsingufunktsioon muudab valikute leidmise lihtsaks ja mitmesugused täiustatud funktsioonid võimaldavad teil teha intelligentselt nüansseeritud kohandusi, et saavutada just selline jõudlus, nagu soovite. Kiire ja lihtne seadistamine EZ-režiim kuvab olulised seaded ja statistika ning pakub juhendatud viisardit, drag-and-drop-funktsiooni ja oluliste seadete üheklõpsulist rakendamist – kõik selleks, et aidata teil oma seadmed kiiresti tööle panna. Intuitiivne graafiline ventilaatorite juhtimine
Häälestage üksikute ventilaatorite seaded lihtsalt hiirega kõverat lohistades. Aura sisse/välja režiim (Stealth) Aura RGB-valgustus või kõik sisseehitatud LED-id on lihtne sisse või välja lülitada, et saavutada tagasihoidlik esteetiline välimus. JAHTUMINE PRIME B760 seeria on varustatud mitme sisseehitatud jahutusradiaatori ja hübriidventilaatorite pesadega, et tagada teie seadme jahtumine ja stabiilsus intensiivse töökoormuse korral. Jahutusradiaator VRM Jahutusradiaator ja termopadi VRM jahutusradiaator ja termopadi parandavad soojusülekannet MOSFET-idest ja takistustest, tagades parema jahutustulemuse. Jahutusdisain PRIME B760 seeria pakub laiaulatuslikke jahutusjuhtimisfunktsioone, mida saab konfigureerida FAN Xpert 2+ tarkvara või UEFI BIOS-i kaudu. Mitmed temperatuuriallikad Iga pesa võib dünaamiliselt viidata kolmele termilisele andurile. FAN Xpert 2+ võimaldab teil kaardistada toetatud ASUSi graafikakaartide temperatuuri, et optimeerida jahutust GPU- ja CPU-mahukate ülesannete jaoks. 4-pin PWM/DC ventilaator Korpuse ventilaatoripesad toetavad PWM- või DC-ventilaatorite automaatset tuvastamist. JÕUDLUS
PRIME B760 seeria on loodud 14. ja 13. põlvkonna Intel® Core™ protsessorite suure tuumade arvu ja ribalaiuse nõudmistega toimetulekuks. ASUS B760 emaplaadi pakub kõiki põhifunktsioone igapäevase tootlikkuse suurendamiseks, nii et teie süsteem on valmis tööks stabiilse toite, intuitiivse jahutuse ja paindlike andmeedastusvõimalustega. Tugev toite disain Stabiilne toide on oluline, et saada Intel® protsessoritest välja viimane tilk jõudlust. PRIME B760M-R D4 on loodud vastama nende suure tuumade arvuga protsessorite nõudmistele. Mälu DDR4 tugi Parandatud traatide paigutuse disain tagab uusimatele Intel® protsessoritele parema juurdepääsu mälu ribalaiusele. ASUSi tehnoloogia kaardistab hoolikalt mälu signaalide teed erinevate PCB kihtide vahel, et vähendada teede pikkust, ning lisab varjestusvööndid, mis vähendavad oluliselt risthäireid. Mälu Kaks M.2 pesa (kuni 64 Gbps) PRIME B760 emaplaadil on kokku kaks M.2 pesa, mis toetavad PCIe 4.0 kaudu andmeedastuskiirust kuni 64 Gbps, võimaldades kiiremat käivitamist ja rakenduste laadimist operatsioonisüsteemi või rakenduste draividega.
*Tegelik ülekandekiirus on madalam kui teoreetiline maksimaalne kiirus. Ühenduvus PCIe 4.0 pesa PRIME B760 emaplaadi on spetsiaalselt loodud 14., 13. ja 12. põlvkonna Intel® protsessorite jaoks ning pakub PCIe 4.0 ühenduvust uusimate GPU-dega. Realtek 2,5 Gb Ethernet
Realtek 2,5 Gb Ethernet vähendab CPU koormust ja pakub erakordselt kõrget TCP ja UDP läbilaskevõimet kiiremaks ja sujuvamaks andmeedastuseks. LANGuard ASUS LANGuard on riistvaratasandi võrgukaitset funktsioon, mis integreerib täiustatud signaalide ühendamise tehnoloogia ja esmaklassilised EMI-vastased pinnale paigaldatud kondensaatorid, et parandada läbilaskevõimet ja tagada usaldusväärsem ühendus. Kombineeritud sisseehitatud funktsioonid pakuvad paremat heli Intelligentsed disainilahendused ja esmaklassiline riistvara loovad heli kvaliteedi, mida pole varem kogenud. Heli varjestus Heli varjestus tagab täpse analoog/digitaalse eraldamise ja vähendab oluliselt mitmepoolset häireid. Spetsiaalsed heli PCB kihid Eraldi kihid vasakule ja paremale helikanalile tagavad mõlema kanali ühtlase ja võrdse kvaliteedi. Kõrgekvaliteedilised helikondensaatorid Tagavad sooja, loomuliku ja ümbritseva heli erakordse selguse ja täpsusega. Aura Sync
Ületage konkurendid Hästi häälestatud entusiastide süsteem väärib sobivat esteetikat. ASUS Aura pakub täielikku RGB-valguse juhtimist mitmesuguste funktsionaalsete eelseadistustega sisseehitatud RGB-LED-ide jaoks, samuti ribade ja seadmete jaoks, mis on ühendatud sisseehitatud RGB-pistikupesadega – ja kõike seda saab sünkroniseerida üha kasvava Aura-võimelise riistvara portfelliga. Aadressitavad Gen 2 pistikupesad
Kolm adresseeritavat Gen 2 pesa suudavad tuvastada teise põlvkonna adresseeritavate RGB-seadmete LED-ide arvu, võimaldades tarkvaral automaatselt kohandada valgusefekte konkreetsetele seadmetele. Uued pesad pakuvad ka tagasiühilduvust olemasolevate Aura RGB-seadmetega. KAHEPOOLNE AI MÜRA SUMMUTAMINE See utiliit kasutab suurt sügavõppe andmebaasi, et vähendada mikrofoni ja sissetuleva heli taustmüra, säilitades samal ajal hääle. See eemaldab häirivad klaviatuuri klõpsud, hiireklõpsud ja muud ümbritsevad mürad, nii et saate mängides või kõneledes kuulda ja olla kuulda kristallselge heliga. Armoury Crate Ühes intuitiivses liideses pakub Armoury Crate hõlpsasti kohandatavaid Aura Sync RGB-seadeid kõigile teie arsenalis olevatele ühilduvatele seadmetele, lisaks juhtimisfunktsioonidele üha kasvavale ASUS-toodete perele, sealhulgas klaviatuuri ja hiire eelistustele. Armoury Crate integreerib ka tooteregistreerimise ja uudistevoo, et sa ei jääks kunagi ilma ASUS-i kogukonnale huvipakkuvatest uuendustest. Q-LED Core Q-LED Core ekraan toodab sisselülitamisel toimuva enesetesti (POST) ajal LED-valgust, mis aitab kasutajatel võimalikke probleeme lahendada. SafeSlot Core
SafeSlot Core on ASUS-i eksklusiivne PCIe® pesa. Tugevdatud disainiga, mis on kinnitatud emaplaadile spetsiaalse konksuga, pakub Safeslot Core 1,6 korda tugevamat kinnitust ja 1,3 korda suuremat lõikekindlust kui tavalised laienduspesad. Ülepinge kaitse Maailmatasemel vooluahela kaitsva toite disain
Eksklusiivne vooluahela disain sisseehitatud pingeregulaatoritega kaitseb emaplaati kahjustuste eest, mis on põhjustatud ootamatutest kõrgetest pingetest ebastabiilsete või halva kvaliteediga toiteallikate tõttu. Roostevabast terasest tagumine I/O 3 korda suurem korrosioonikindlus tagab suurema vastupidavuse Korrosioonikindlad roostevabast terasest tagumised I/O paneelid, mis on ühendatud kroomoksiidiga, on kolm korda pikema elueaga kui tavalised paneelid. Intel LGA 1700 pesa: Valmis 14., 13. ja 12. põlvkonna Intel protsessorite jaoks Ülikiire ühenduvus: PCIe 4.0, kaks PCIe 4.0 M.2 pesa, Realtek 2,5 Gb Ethernet ja esipaneeli USB 5 Gbps tugi Kõikehõlmav jahutus: VRM jahutusradiaator, PCH jahutusradiaator, hübriidventilaatorite pesad ja Fan Xpert 2+ Aura Sync RGB valgustus: Sisseehitatud adresseeritavad Gen 2 pistikud RGB LED-ribadele, lihtne sünkroniseerida Aura Sync-võimelise riistvaraga. Kahepoolne AI müra tühistamine: vähendab mikrofoni ja heliväljundi taustmüra, tagades kristallselge suhtluse mängudes või videokonverentsidel.
Kokkuvõte - ASUS PRIME B760M-R D4. Protsessori tootja: Intel, protsessori pesa: LGA 1700, ühilduvad protsessoriseeriad: Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond,.... Toetatud mälutüübid: DDR4-SDRAM, maksimaalne sisemälu: 64 GB, mälupesade tüüp: DIMM. Toetatud salvestusdraivi liidesed: M.2, SATA III, toetatud salvestusdraivi tüübid: HDD ja SSD, RAID-tasemed: 0, 1, 5, 10. Etherneti liidese tüüp: 2,5 Gigabit Ethernet. Komponent: PC, emaplaadi vorm: micro ATX, emaplaadi kiibistikuperekond: Intel
Komponent funktsioonide jaoks - Isiklik arvuti
Kood - 90MB1HA0-M0EAY0
Kõrvaklappide väljundid Tagapaneeli sisend- ja väljundpordid - 1
Laiendusslotsid – M.2 (M) slotide arv - 2
Laiendusslotsid – PCI Express x1 (Gen 4.x) slotsid - 2
Laiendusslotsid – PCI Express x16 (Gen 4.x) slotsid - 1
Laius Kaal ja mõõtmed - 244 mm
Line-in Tagapaneeli sisend-/väljundpordid - Jah
Link - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Lühikokkuvõte - ASUS PRIME B760M-R D4, Intel, LGA 1700, Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond, ..., LGA 1700, DDR4-SDRAM, 64 GB
M.2 (M) pesade arv Laienduspesad - 2
Maksimaalne sisemälu Mälu - 64 GB
Mitmikrasedus - 90MB1HA0-M0EAY0
Mudel - PRIME B760M-R D4
Mälu - ECC ühilduvus - Mitte-ECC
Mälu - maksimaalne sisemälu - 64 GB
Mälu - Mälu kanalid - Kahekanaliline
Mälu - mälupesade arv - 2
Mälu - Mälu pesade tüüp - Räägi mulle
Mälu - Puhverdamata mälu - Jah
Mälu - Toetatud mälu kellkiirus (maks) - 5333 MHz
Mälu - Toetatud mälu kellkiirused - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5066,5333 MHz
Mälu - Toetatud mälutüübid - DDR4-SDRAM
Mälukanalid Mälu - Kahekanaliline
Mälupesade arv Mälu - 2
Mälupesade tüüp Mälu - Räägi mulle
Müüja koduleht - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Nimi - Asus PRIME B760M-R D4 | Protsessori perekond Intel | Protsessori pesa LGA1700 | SATA-liideste arv 4
Nimi - ASUS PRIME B760M-R D4 – pesa 1700 – emaplaadi
Nimi - ASUS PRO B760M-R D4 (Intel.1700.DDR4.mATX)
Omadused - Audio väljundkanalid - 7.1 kanalit
Omadused - Emaplaadi kiibistik - Intel B760
Omadused - Emaplaadi kiibistikuperekond - Intel
Omadused - Emaplaadi vorm - mikro ATX
Omadused - Jahutustüüp - Passiivne
Omadused - Komponent - Isiklik arvuti
Omadused - Toiteallika tüüp - Kõrgtasemel tehnoloogia vahetus
Omadused - Toote värv - Must
Pakendi andmed - Pakendi kaal - 903 g
Pakendi andmed - Pakendi kõrgus - 51.5 mm
Pakendi andmed - Pakendi laius - 270 mm
Pakendi andmed - Pakendi sügavus - 263 mm
Pakendi kaal Pakendi andmed - 903 g
Pakendi kõrgus Pakendi andmed - 51.5 mm
Pakendi laius Pakendamisandmed - 270 mm
Pakendi omadused > Bruto laius (mm) - 234.00 mm
Pakendi omadused > Kogukõrgus (mm) - 100.00 mm
Pakendi omadused > Kogusügavus (mm) - 305.00 mm
Pakendi omadused > Mahutavus (m3) - 0.01 m³
Pakendi omadused > Paber/papp - 80.00 g
Pakendi omadused > Pakendi kogus - 1,00 toode(d)
Pakendi omadused > Paleti kogus - 121 tükki
Pakendi omadused > Plast (ei sisalda PET-i) - 20.00 g
Pakendi omadused > Taarakaal (kg) - 0.10 kg
Pakendi sisu - Kaablid kaasas - SATA
Pakendi sügavus Pakendi andmed - 263 mm
Paketi omadused > Sisseehitatud aku - Alates
Paketi omadused > WEEE maks - Jah
Paketi omadused > WEE klassifikatsioon - CL109:5:2017-04-01
Paralleelne töötlemistehnoloogia tugi Graafika - Ei toeta
PCI Express x1 (Gen 4.x) pesad Laienduspesad - 2
PCI Express x16 (Gen 4.x) pesad Laienduspesad - 1
Pealkiri - ASUS PRIME B760M-R D4 Intel B760 LGA 1700 micro ATX
Pikk kirjeldus - ASUS Prime seeria emaplaadid on professionaalselt välja töötatud, et vabastada 14. ja 13. põlvkonna Intel® Core™ protsessorite täielik potentsiaal. Tugeva toiteallika, terviklike jahutuslahenduste ja intelligentsete häälestusvõimalustega PRIME B760M-R D4 pakub kasutajatele ja arvutite kokkupanijatele mitmesuguseid jõudluse optimeerimise võimalusi intuitiivsete tarkvara- ja püsivarafunktsioonide kaudu.PAINDLIKKUSASUS PRIME seeria aluseks on terviklikud juhtimisfunktsioonid. PRIME B760 emaplaadil on paindlikud tööriistad süsteemi iga aspekti häälestamiseks, mis võimaldab jõudlust täiustada vastavalt teie tööviisile, et maksimeerida tootlikkust. Intelligentne juhtimineASUS Intelligent Control muudab teie arvuti nutikaks. Lisaks keeruliste seadistuste haldamisele ja süsteemi oluliste aspektide dünaamilisele optimeerimisele pakub see intelligentselt lihtsustatud valikuid arvuti ise kokkupanekuga alustavatele kasutajatele ning põhjalikumaid funktsioone kogenud kasutajatele. Kõikjal energiatõhususEnergiasäästu funktsioon sisaldab mitmeid seadeid, millega saab hõlpsasti optimeerida energiatarbimist ja maksimeerida energiasäästu. Saate aktiveerida CPU võimsuse piirangu, tumendada Aura valgustus ja seada ventilaatori profiili energiasäästu režiimile. Samuti saate lülitada sisse Microsoft Windowsisse sisseehitatud energiasäästu plaani. Paindlikud õhuküte juhtimisfunktsioonidASUS Fan Xpert 2+ tarkvara pakub ventilaatori põhjalikku juhtimist. Ekstreemne vaikne režiim vähendab ventilaatori kiirust alla vaikimisi miinimumini, et süsteem oleks kergete ülesannete täitmisel vaiksem kui kunagi varem. Ventilaatorit saab juhtida ka UEFI BIOSi kaudu. Täpne digitaalne võimsuse juhtimineDigi+ pingeregulaatori moodul (VRM) võimaldab reaalajas juhtida pingelangust, lülitades automaatselt sageduse ja energiatõhususe seadeid. See võimaldab teil ka täpselt häälestada oma CPU, et saavutada maksimaalne stabiilsus ja jõudlus.UEFI BIOSTuntud ASUS UEFI BIOS pakub kõike, mida vajate oma süsteemi konfigureerimiseks, täiustamiseks ja häälestamiseks. See pakub intelligentselt lihtsustatud valikuid PC-d ise kokku panevatele algajatele, aga ka kõiki vajalikke funktsioone kogenud kasutajatele. Täpsem häälestamine tõsistele täiustajateleUEFI kaudu pakutav intuitiivne täpsem režiim võimaldab teil võtta täieliku kontrolli. Sisseehitatud otsingufunktsioon muudab valikute leidmise lihtsaks ja mitmesugused täiustatud funktsioonid võimaldavad teil teha intelligentselt nüansseeritud kohandusi, et saaksite saavutada just sellise jõudluse, nagu soovite. Kiire ja lihtne seadistamineEZ-režiim kuvab olulised seaded ja statistika ning pakub juhendatud viisardit, drag-and-drop-funktsionaalsust ja oluliste seadete üheklõpsulist rakendamist – kõik selleks, et aidata teil oma seadmed kiiresti tööle panna.Intuitiivne graafiline ventilaatorite juhtimineHäälestage üksikute ventilaatorite seaded lihtsalt hiirega kõverat lohistades. Aura sisse/välja režiim (Stealth)Lülitage Aura RGB-valgustus või kõik sisseehitatud LED-id hõlpsasti sisse või välja, et saavutada tagasihoidlik esteetiline puudutus.JAHTUMINEPRIME B760 seeria on varustatud mitme sisseehitatud jahutusradiaatori ja hübriidventilaatorite pesadega, et tagada teie seadme jahtumine ja stabiilsus intensiivse töökoormuse korral.JahutusradiaatorVRM-jahutusradiaator ja termopadiVRM-jahutusradiaator ja termopadi parandavad soojusülekannet MOSFET-idest ja takistustest, tagades parema jahutusvõimsuse.Jäähdus disainilahendusenaPRIME B760 seeria pakub põhjalikke jahutuse juhtimisfunktsioone, mida saab konfigureerida FAN Xpert 2+ tarkvara või UEFI BIOSi kaudu. Mitmed temperatuuriallikadIga pesa saab dünaamiliselt viidata kolmele termilisele andurile. FAN Xpert 2+ võimaldab kaardistada toetatud ASUSi graafikakaartide temperatuuri, et optimeerida jahutust GPU- ja CPU-mahukate ülesannete jaoks. 4-pin PWM/DC ventilaatorKorpuse ventilaatori pistikud toetavad PWM- või DC-ventilaatorite automaatset tuvastamist.JÕUDLUSPRIME B760 seeria on loodud 14. ja 13. põlvkonna Intel® Core™ protsessorite suure tuumade arvu ja ribalaiuse nõudmistega toimetulekuks. ASUS B760 emaplaadi pakub kõiki põhifunktsioone, mis suurendavad igapäevast tootlikkust, nii et teie süsteem on valmis tööks stabiilse toite, intuitiivse jahutuse ja paindlike andmeedastusvõimalustega. Tugev toite disainStabiilne toide on oluline, et saada Intel® protsessoritest välja viimane tilk jõudlust. PRIME B760M-R D4 on loodud vastama nende suure tuumade arvuga CPU-de nõudmistele.MäluDDR4 tugiJälgimise marsruudi disaini parandused pakuvad uusimatele Intel® protsessoritele paremat juurdepääsu mälu ribalaiusele. ASUSi tehnoloogia kaardistab hoolikalt mälu signaalide teed erinevate PCB kihtide vahel, et vähendada teekonna pikkust, ja lisab varjestusvööndid, mis vähendavad oluliselt ristkõnet.SalvestusruumKaks M.2 pesa (kuni 64 Gbps)PRIME B760 emaplaadil on kokku kaks M.2 pesa, mis toetavad PCIe 4.0 kaudu andmeedastuskiirust kuni 64 Gbps, võimaldades kiiremat käivitamist ja rakenduste laadimist operatsioonisüsteemi või rakenduste draividega.*Tegelik ülekandekiirus on madalam kui teoreetiline maksimaalne kiirus.ÜhenduvusPCIe 4.0 pesaPRIME B760 emaplaadi on spetsiaalselt loodud 14., 13. ja 12. põlvkonna Intel® protsessorite jaoks ning pakub PCIe 4.0 ühenduvust uusimate GPU-dega.Realtek 2,5 Gb EthernetRealtek 2,5 Gb Ethernet vähendab CPU koormust ja pakub erakordselt kõrget TCP ja UDP läbilaskevõimet kiiremaks ja sujuvamaks andmeedastuseks.LANGuardASUS LANGuard on riistvaratasandi võrgukaitset pakkuv funktsioon, mis integreerib täiustatud signaalide ühendamise tehnoloogia ja esmaklassilised EMI-vastased pinnale paigaldatud kondensaatorid, et parandada läbilaskevõimet ja tagada usaldusväärsem ühendus. Kombineeritud sisseehitatud funktsioonid pakuvad paremat heliIntelligentne disain ja esmaklassiline riistvara loovad heli kvaliteedi, mida pole varem kogenud.Heli varjestusHeli varjestus tagab täpse analoog/digitaalse eraldamise ja vähendab oluliselt mitmepoolset häireid. Spetsiaalsed heli PCB kihidEraldi kihid vasakule ja paremale helikanalile tagavad mõlema kanali ühtlase ja võrdse kvaliteedi.Kõrgekvaliteedilised helikondensaatoridTagavad sooja, loomuliku ja ümbritseva heli erakordse selguse ja täpsusega. Aura SyncÜletage konkurendidHästi häälestatud entusiastide süsteem väärib sobivat esteetikat. ASUS Aura pakub täielikku RGB-valguse juhtimist mitmesuguste funktsionaalsete eelseadistustega sisseehitatud RGB-LED-ide jaoks, samuti ribade ja seadmete jaoks, mis on ühendatud sisseehitatud RGB-pistikupesadega – ja kõike seda saab sünkroniseerida üha kasvava Aura-toega riistvara portfelliga.Aadressitavad Gen 2 pistikudKolm aadressitavat Gen 2 pistikut suudavad tuvastada teise põlvkonna aadressitavate RGB-seadmete LED-ide arvu, võimaldades tarkvaral automaatselt kohandada valgusefekte konkreetsetele seadmetele. Uued pistikud on ka tagasiühilduvad olemasolevate Aura RGB seadmetega. KAHEPOOLNE AI MÜRA SUMMUTAMINESee utiliit kasutab suurt sügavõppe andmebaasi, et vähendada mikrofoni ja sissetuleva heli taustmüra, säilitades samal ajal hääle. See eemaldab häirivad klaviatuuri klõpsud, hiireklõpsud ja muud ümbritsevad mürad, nii et saate mängides või kõneledes kuulda ja olla kuulda kristallselge heliga. Armoury CrateÜhe intuitiivse liidese kaudu pakub Armoury Crate hõlpsasti kohandatavaid Aura Sync RGB seadeid kõigile teie arsenalis olevatele ühilduvatele seadmetele, lisaks juhtimisfunktsioone üha kasvavale ASUSi toodete perele, sealhulgas klaviatuuri ja hiire eelistused. Armoury Crate integreerib ka tooteregistreerimise ja uudistevoo, et te ei jääks kunagi ilma ASUS-i kogukonnale huvipakkuvatest uuendustest. Q-LED CoreQ-LED Core ekraan toodab sisselülitamisel toimuva enesetesti (POST) ajal LED-valgust, mis aitab kasutajatel potentsiaalseid probleeme lahendada.SafeSlot CoreSafeSlot Core on ASUS-i eksklusiivne PCIe® pesa. Tugevdatud disainiga, mis on kinnitatud emaplaadile spetsiaalse konksuga, pakub Safeslot Core 1,6 korda tugevamat kinnitust ja 1,3 korda suuremat lõikekindlust kui tavalised laienduspesad.ÜlepingekaitseMaailmatasemel vooluahela kaitsva toite disainEksklusiivne vooluahela disain sisseehitatud pingeregulaatoritega kaitseb emaplaati kahjustuste eest, mis on põhjustatud ootamatutest kõrgetest pingetest ebastabiilsete või halva kvaliteediga toiteallikate tõttu.Roostevabast terasest tagumine I/O3 korda suurem korrosioonikindlus tagab suurema vastupidavuseKroomoksiidiga kaetud korrosioonikindlad roostevabast terasest tagumised I/O-paneelid on kolm korda vastupidavamad kui tavalised paneelid.
Pikk kokkuvõte - ASUS PRIME B760M-R D4. Protsessori tootja: Intel, protsessori pesa: LGA 1700, ühilduvad protsessoriseeriad: Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond,.... Toetatud mälutüübid: DDR4-SDRAM, maksimaalne sisemälu: 64 GB, mälupesade tüüp: DIMM. Toetatud salvestusdraivi liidesed: M.2, SATA III, toetatud salvestusdraivi tüübid: HDD ja SSD, RAID-tasemed: 0, 1, 5, 10. Etherneti liidese tüüp: 2,5 Gigabit Ethernet. Komponent: PC, emaplaadi vorm: micro ATX, emaplaadi kiibistikuperekond: Intel
Pikk tootenimi - PRIME B760M-R D4 mängude emaplaadi pesa Intel LGA 1700 (microATX, PCIe 4.0, DDR4, 2,5 Gb Ethernet, HDMI, SATA 6 Gbit/s, Aura Sync)
Protsessor - Protsessori pesa - Kohaliku omavalitsuse seadus 1700
Protsessor - Protsessori tootja - Intel
Protsessor > Protsessori pesa - LGA1700
Protsessor > Protsessorite perekond - Intel
Protsessori pesa Protsessor - Kohaliku omavalitsuse seadus 1700
Protsessori tootja Protsessor - Intel
Protsessor – toetatud protsessori pesad - Kohaliku omavalitsuse seadus 1700
Protsessor – ühilduvad protsessoriseeriad - Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond, Intel Core i5 13. põlvkond, Intel Core i7 12. põlvkond, Intel Core i7 13. põlvkond, Intel Core i9 12. põlvkond, Intel Core i9 13. põlvkond
Puhverdamata mälu Mälu - Jah
RAID-tasemed Salvestuskontrollerid - 0/1/10/5
RAID-tugi Salvestuskontrollerid - Jah
RGB LED-pin-header Sisemine I/O - Jah
Salvestusjuhtimisseadmed – toetatavate kõvaketaste arv - 4
Salvestusjuhtimisseadmed – toetatud salvestusdraivi liidesed - M.2, SATA III
Salvestusjuhtimisseadmed – toetatud salvestusdraivi tüübid - Kõvaketas ja SSD-ketas
Salvestuskontrollerid – RAID-tasemed - 0, 1, 5, 10
Salvestuskontrollerid – RAID-tugi - Jah
Salvestuskontrollerid – toetatud salvestusdraivide arv - 6
SATA III-liideste arv Sisemine sisend/väljund - 4
Sisemine I/O > SATA-liideste arv - 4
Sisemine I/O – COM-liideste arv - 1
Sisemine I/O – EPS toitepistik (8-pin) - Jah
Sisemine I/O – korpuse ventilaatorite ühenduste arv - 2
Sisemine I/O – SATA III-liideste arv - 4
Sisemine sisend/väljund – 12 V toitepistik - Jah
Sisemine sisend/väljund – ATX toitepistik (24-pin) - Jah
Sisemine sisend/väljund – CPU ventilaatori pistik - Jah
Sisemine sisend/väljund – esipaneeli heliliides - Jah
Sisemine sisend/väljund – RGB LED-pin-pistik - Jah
Sisemine sisend/väljund – TPM-liides - Jah
Sisemine sisend/väljund – USB 2.0-liidesed - 2
Sisemine sisend/väljund – USB 3.2 Gen 1 (3.1 Gen 1) pistikud - 1
Sügavus Kaal ja mõõtmed - 211 mm
Tagapaneeli sisend-/väljundpordid – Ethernet LAN (RJ-45) pordid - 1
Tagapaneeli sisend-/väljundpordid – HDMI-portide arv - 1
Tagapaneeli sisend-/väljundpordid – HDMI versioon - 2.1
Tagapaneeli sisend-/väljundpordid – kõrvaklappide väljundid - 1
Tagapaneeli sisend-/väljundpordid – Line-in - Jah
Tagapaneeli sisend-/väljundpordid – USB 3.2 Gen 1 (3.1 Gen 1) tüüpi A pordid, koguarv - 4
Tagapaneeli sisend-/väljundportid – USB 2.0 portide arv - 4
Tehnilised andmed > Bruto kaal - 0.88 kg
Tehnilised andmed > Netomass - 0.78 kg
Tehnilised andmed > Tootja - Asus
Tehnilised andmed > Tootja tootenimi - PRIME B760M-R D4
Toetatud kõvaketaste arv Salvestuskontrollerid - 4
Toetatud mälu kellkiirus (maks) Mälu - 5333 MHz
Toetatud mälu kellkiirused Mälu - 2133/2400/2666/2800/2933/3000/3200/3333/3400/3466/3600/3733/4000/4266/4400/4600/4800/5000/5066/5333 MHz
Toetatud mälutüübid Mälu - DDR4-SDRAM
Toetatud protsessoripesad Protsessor - Kohaliku omavalitsuse seadus 1700
Toetatud salvestusdraivide arv Salvestuskontrollerid - 6
Toetatud salvestusdraivi liidesed Salvestuskontrollerid - M.2, SATA III
Toetatud salvestusdraivi tüübid Salvestuskontrollerid - Kõvaketas ja SSD-ketas
Toetatud Windows-operatsioonisüsteemid Funktsioonid - Windows 10/Windows 11
Toiteallika tüüp Omadused - Kõrgtasemel tehnoloogia vahetus
Toote nimi - PRIME B760M-R D4
Toote värv Omadused - Must
Tootja - Asus
Tootja - ASUS
Tootja kood - 90MB1HA0-M0EAY0
TPM-liides Sisemine sisend/väljund - Jah
USB 2.0 pistikud Sisemised sisendid/väljundid - 2
USB 2.0 portide arv Tagapaneeli sisend-/väljundportid - 4
USB 3.2 Gen 1 (3.1 Gen 1) pistikud Sisemised sisendid/väljundid - 1
USB 3.2 Gen 1 (3.1 Gen 1) tüüpi A-portide arv Tagapaneeli sisend-/väljundportid - 4
Veebiaadress - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Võrk - Etherneti kohtvõrk - Jah
Võrk - Etherneti liidese tüüp - 2,5 gigabiti Ethernet
Võrk - Wi-Fi - Alates
Wi-Fi võrk - Alates
Ühiku arvutatud maht - 0,003869 kuupmeetrit
Ühiku arvutuslik kaal - 0.98 kg
Ühilduvad protsessoriseeriad Protsessor - Intel Core i3 12. põlvkond/Intel Core i3 13. põlvkond/Intel Core i5 12. põlvkond/Intel Core i5 13. põlvkond/Intel Core i7 12. põlvkond/Intel Core i7 13. põlvkond/Intel Core i9 12. põlvkond/Intel Core i9 13. põlvkond/Intel Core i9 14. põlvkond
Üksused ühe transpordikasti kohta - 10
Üksuse kasti kõrgus - 0.055
Üksuse kasti laius - 0.28
Üksuse kasti pikkus - 0.265
Šassii ventilaatori ühenduste arv Sisemine I/O - 2
2. kategooria - Emaplaadid - Intel
12 V toitepistik Sisemine sisend/väljund - Jah
ATX toitepistik (24-pin) Sisemine I/O - Jah
Audio väljundkanalid Omadused - 7.1 kanalit
BIOS - BIOS-i mälumaht - Sada kakskümmend kaheksa megabitti
BIOS - BIOS-tüüp - UEFI AMI
BIOS-mälu suurus BIOS - Sada kakskümmend kaheksa megabitti
BIOS-tüüp BIOS - UEFI AMI
Bränd - ASUS
Brändi osade kood - 90MB1HA0-M0EAY0
COM-liideste arv Sisemine I/O - 1
CPU ventilaatori pistik Sisemine I/O - Jah
EAN-kood - 4711387423769
ECC-ühilduvus Mälu - Mitte-ECC
Emaplaadi kiibistik Omadused - Intel B760
Emaplaadi kiibistikuperekonna omadused - Intel
Emaplaadi vormifaktor Omadused - mikro ATX
EPS toitepistik (8-pin) Sisemine I/O - Jah
Esimene kategooria - Emaplaadid
Esipaneeli heliliides Sisemine sisend/väljund - Jah
Etherneti kohtvõrk - Jah
Etherneti liidese tüüp Võrk - 2,5 gigabiti Ethernet
Ethernet LAN (RJ-45) pordid Tagapaneeli sisend-/väljundpordid - 1
Euroopa artikli number - 4711387423769
Funktsioonid - Toetatud Windows-operatsioonisüsteemid - Windows 10, Windows 11
Garantii - 36
Garantii - 36 kuud
Garantii - 36 kuud
Garantiiinfo -
Globaalne kaubakood - 4711387423769
Graafika – paralleelse töötlemise tehnoloogia tugi - Ei toeta
HDMI-portide arv Tagapaneeli sisend-/väljundportid - 1
HDMI versioon Tagapaneeli sisend-/väljundpordid - 2.1
Jahutustüüp Omadused - Passiivne
Kaablid kaasas Pakendi sisu - SATA
Kaal - 0,88
Kaal - 0.9
Kaal ja mõõtmed - Laius - 244 mm
Kaal ja mõõtmed - Sügavus - 211 mm
Kategooria - Emaplaadid
Kategooria kood - Umbes
Kategooria_2 - Emaplaadid - Intel 1700
Kirjeldus - ASUS Prime seeria emaplaadid on professionaalselt välja töötatud, et vabastada 14. ja 13. põlvkonna Intel® Core™ protsessorite täielik potentsiaal. Tugeva toiteallika, terviklike jahutuslahenduste ja intelligentsete häälestusvõimalustega PRIME B760M-R D4 pakub kasutajatele ja arvutite iseehitajatele mitmeid jõudluse optimeerimise võimalusi intuitiivse tarkvara ja püsivara funktsioonide kaudu. PAINDLIKKUS Terviklikud juhtimisfunktsioonid moodustavad ASUS PRIME seeria aluse. PRIME B760 emaplaadil on paindlikud tööriistad süsteemi iga aspekti häälestamiseks, mis võimaldab jõudlust täiustada vastavalt teie tööviisile, et maksimeerida tootlikkust. Intelligentsed juhtimisfunktsioonid ASUS Intelligent Control muudab teie arvuti nutikaks. Lisaks keeruliste häälestuste tegemisele ja süsteemi oluliste aspektide dünaamilisele optimeerimisele pakub see intelligentselt lihtsustatud valikuid arvuti kokkupanekuga alustavatele kasutajatele ning põhjalikumaid funktsioone kogenud kasutajatele. Kõikjal energiatõhusus
Energiasäästu funktsioon sisaldab mitmeid seadeid, mis võimaldavad hõlpsasti optimeerida energiatarbimist ja maksimeerida energiasäästu. Saate aktiveerida CPU võimsuse piirangu, tumendada Aura valgustus ja seada ventilaatori profiili energiasäästu režiimile. Samuti saate lülitada sisse Microsoft Windowsisse sisseehitatud energiasäästu plaani. Paindlikud õhuküte kontrollid ASUS Fan Xpert 2+ tarkvara pakub ventilaatori põhjalikku kontrolli. Extreme Quiet režiim vähendab ventilaatori kiirust alla vaikimisi miinimumini, et süsteem oleks kergete ülesannete täitmisel vaiksem kui kunagi varem. Ventilaatorit saab juhtida ka UEFI BIOS-i kaudu. Täpne digitaalne võimsuse juhtimine Digi+ pinge regulaatori moodul (VRM) võimaldab reaalajas juhtida pinge langust, automaatselt lülitada sagedust ja energiatõhususe seadeid. See võimaldab ka CPU-d täpselt häälestada, et saavutada maksimaalne stabiilsus ja jõudlus. UEFI BIOS Tuntud ASUS UEFI BIOS pakub kõike, mida vajate oma süsteemi konfigureerimiseks, täpsustamiseks ja häälestamiseks. See pakub intelligentselt lihtsustatud valikuid PC-d ise kokku panevatele algajatele, aga ka kõiki vajalikke funktsioone kogenud kasutajatele. Täpsustamine tõsistele täpsustajatele UEFI kaudu pakutav intuitiivne täpsustamise režiim võimaldab teil võtta täieliku kontrolli. Sisseehitatud otsingufunktsioon muudab valikute leidmise lihtsaks ja mitmesugused täiustatud funktsioonid võimaldavad teil teha intelligentselt nüansseeritud kohandusi, et saavutada just selline jõudlus, nagu soovite. Kiire ja lihtne seadistamine EZ-režiim kuvab olulised seaded ja statistika ning pakub juhendatud viisardit, drag-and-drop-funktsiooni ja oluliste seadete üheklõpsulist rakendamist – kõik selleks, et aidata teil oma seadmed kiiresti tööle panna. Intuitiivne graafiline ventilaatorite juhtimine
Häälestage üksikute ventilaatorite seaded lihtsalt hiirega kõverat lohistades. Aura sisse/välja režiim (Stealth) Aura RGB-valgustus või kõik sisseehitatud LED-id on lihtne sisse või välja lülitada, et saavutada tagasihoidlik esteetiline välimus. JAHTUMINE PRIME B760 seeria on varustatud mitme sisseehitatud jahutusradiaatori ja hübriidventilaatorite pesadega, et tagada teie seadme jahtumine ja stabiilsus intensiivse töökoormuse korral. Jahutusradiaator VRM Jahutusradiaator ja termopadi VRM jahutusradiaator ja termopadi parandavad soojusülekannet MOSFET-idest ja takistustest, tagades parema jahutustulemuse. Jahutusdisain PRIME B760 seeria pakub laiaulatuslikke jahutusjuhtimisfunktsioone, mida saab konfigureerida FAN Xpert 2+ tarkvara või UEFI BIOS-i kaudu. Mitmed temperatuuriallikad Iga pesa võib dünaamiliselt viidata kolmele termilisele andurile. FAN Xpert 2+ võimaldab teil kaardistada toetatud ASUSi graafikakaartide temperatuuri, et optimeerida jahutust GPU- ja CPU-mahukate ülesannete jaoks. 4-pin PWM/DC ventilaator Korpuse ventilaatoripesad toetavad PWM- või DC-ventilaatorite automaatset tuvastamist. JÕUDLUS
PRIME B760 seeria on loodud 14. ja 13. põlvkonna Intel® Core™ protsessorite suure tuumade arvu ja ribalaiuse nõudmistega toimetulekuks. ASUS B760 emaplaadi pakub kõiki põhifunktsioone igapäevase tootlikkuse suurendamiseks, nii et teie süsteem on valmis tööks stabiilse toite, intuitiivse jahutuse ja paindlike andmeedastusvõimalustega. Tugev toite disain Stabiilne toide on oluline, et saada Intel® protsessoritest välja viimane tilk jõudlust. PRIME B760M-R D4 on loodud vastama nende suure tuumade arvuga protsessorite nõudmistele. Mälu DDR4 tugi Parandatud traatide paigutuse disain tagab uusimatele Intel® protsessoritele parema juurdepääsu mälu ribalaiusele. ASUSi tehnoloogia kaardistab hoolikalt mälu signaalide teed erinevate PCB kihtide vahel, et vähendada teede pikkust, ning lisab varjestusvööndid, mis vähendavad oluliselt risthäireid. Mälu Kaks M.2 pesa (kuni 64 Gbps) PRIME B760 emaplaadil on kokku kaks M.2 pesa, mis toetavad PCIe 4.0 kaudu andmeedastuskiirust kuni 64 Gbps, võimaldades kiiremat käivitamist ja rakenduste laadimist operatsioonisüsteemi või rakenduste draividega.
*Tegelik ülekandekiirus on madalam kui teoreetiline maksimaalne kiirus. Ühenduvus PCIe 4.0 pesa PRIME B760 emaplaadi on spetsiaalselt loodud 14., 13. ja 12. põlvkonna Intel® protsessorite jaoks ning pakub PCIe 4.0 ühenduvust uusimate GPU-dega. Realtek 2,5 Gb Ethernet
Realtek 2,5 Gb Ethernet vähendab CPU koormust ja pakub erakordselt kõrget TCP ja UDP läbilaskevõimet kiiremaks ja sujuvamaks andmeedastuseks. LANGuard ASUS LANGuard on riistvaratasandi võrgukaitset funktsioon, mis integreerib täiustatud signaalide ühendamise tehnoloogia ja esmaklassilised EMI-vastased pinnale paigaldatud kondensaatorid, et parandada läbilaskevõimet ja tagada usaldusväärsem ühendus. Kombineeritud sisseehitatud funktsioonid pakuvad paremat heli Intelligentsed disainilahendused ja esmaklassiline riistvara loovad heli kvaliteedi, mida pole varem kogenud. Heli varjestus Heli varjestus tagab täpse analoog/digitaalse eraldamise ja vähendab oluliselt mitmepoolset häireid. Spetsiaalsed heli PCB kihid Eraldi kihid vasakule ja paremale helikanalile tagavad mõlema kanali ühtlase ja võrdse kvaliteedi. Kõrgekvaliteedilised helikondensaatorid Tagavad sooja, loomuliku ja ümbritseva heli erakordse selguse ja täpsusega. Aura Sync
Ületage konkurendid Hästi häälestatud entusiastide süsteem väärib sobivat esteetikat. ASUS Aura pakub täielikku RGB-valguse juhtimist mitmesuguste funktsionaalsete eelseadistustega sisseehitatud RGB-LED-ide jaoks, samuti ribade ja seadmete jaoks, mis on ühendatud sisseehitatud RGB-pistikupesadega – ja kõike seda saab sünkroniseerida üha kasvava Aura-võimelise riistvara portfelliga. Aadressitavad Gen 2 pistikupesad
Kolm adresseeritavat Gen 2 pesa suudavad tuvastada teise põlvkonna adresseeritavate RGB-seadmete LED-ide arvu, võimaldades tarkvaral automaatselt kohandada valgusefekte konkreetsetele seadmetele. Uued pesad pakuvad ka tagasiühilduvust olemasolevate Aura RGB-seadmetega. KAHEPOOLNE AI MÜRA SUMMUTAMINE See utiliit kasutab suurt sügavõppe andmebaasi, et vähendada mikrofoni ja sissetuleva heli taustmüra, säilitades samal ajal hääle. See eemaldab häirivad klaviatuuri klõpsud, hiireklõpsud ja muud ümbritsevad mürad, nii et saate mängides või kõneledes kuulda ja olla kuulda kristallselge heliga. Armoury Crate Ühes intuitiivses liideses pakub Armoury Crate hõlpsasti kohandatavaid Aura Sync RGB-seadeid kõigile teie arsenalis olevatele ühilduvatele seadmetele, lisaks juhtimisfunktsioonidele üha kasvavale ASUS-toodete perele, sealhulgas klaviatuuri ja hiire eelistustele. Armoury Crate integreerib ka tooteregistreerimise ja uudistevoo, et sa ei jääks kunagi ilma ASUS-i kogukonnale huvipakkuvatest uuendustest. Q-LED Core Q-LED Core ekraan toodab sisselülitamisel toimuva enesetesti (POST) ajal LED-valgust, mis aitab kasutajatel võimalikke probleeme lahendada. SafeSlot Core
SafeSlot Core on ASUS-i eksklusiivne PCIe® pesa. Tugevdatud disainiga, mis on kinnitatud emaplaadile spetsiaalse konksuga, pakub Safeslot Core 1,6 korda tugevamat kinnitust ja 1,3 korda suuremat lõikekindlust kui tavalised laienduspesad. Ülepinge kaitse Maailmatasemel vooluahela kaitsva toite disain
Eksklusiivne vooluahela disain sisseehitatud pingeregulaatoritega kaitseb emaplaati kahjustuste eest, mis on põhjustatud ootamatutest kõrgetest pingetest ebastabiilsete või halva kvaliteediga toiteallikate tõttu. Roostevabast terasest tagumine I/O 3 korda suurem korrosioonikindlus tagab suurema vastupidavuse Korrosioonikindlad roostevabast terasest tagumised I/O paneelid, mis on ühendatud kroomoksiidiga, on kolm korda pikema elueaga kui tavalised paneelid. Intel LGA 1700 pesa: Valmis 14., 13. ja 12. põlvkonna Intel protsessorite jaoks Ülikiire ühenduvus: PCIe 4.0, kaks PCIe 4.0 M.2 pesa, Realtek 2,5 Gb Ethernet ja esipaneeli USB 5 Gbps tugi Kõikehõlmav jahutus: VRM jahutusradiaator, PCH jahutusradiaator, hübriidventilaatorite pesad ja Fan Xpert 2+ Aura Sync RGB valgustus: Sisseehitatud adresseeritavad Gen 2 pistikud RGB LED-ribadele, lihtne sünkroniseerida Aura Sync-võimelise riistvaraga. Kahepoolne AI müra tühistamine: vähendab mikrofoni ja heliväljundi taustmüra, tagades kristallselge suhtluse mängudes või videokonverentsidel.
Kokkuvõte - ASUS PRIME B760M-R D4. Protsessori tootja: Intel, protsessori pesa: LGA 1700, ühilduvad protsessoriseeriad: Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond,.... Toetatud mälutüübid: DDR4-SDRAM, maksimaalne sisemälu: 64 GB, mälupesade tüüp: DIMM. Toetatud salvestusdraivi liidesed: M.2, SATA III, toetatud salvestusdraivi tüübid: HDD ja SSD, RAID-tasemed: 0, 1, 5, 10. Etherneti liidese tüüp: 2,5 Gigabit Ethernet. Komponent: PC, emaplaadi vorm: micro ATX, emaplaadi kiibistikuperekond: Intel
Komponent funktsioonide jaoks - Isiklik arvuti
Kood - 90MB1HA0-M0EAY0
Kõrvaklappide väljundid Tagapaneeli sisend- ja väljundpordid - 1
Laiendusslotsid – M.2 (M) slotide arv - 2
Laiendusslotsid – PCI Express x1 (Gen 4.x) slotsid - 2
Laiendusslotsid – PCI Express x16 (Gen 4.x) slotsid - 1
Laius Kaal ja mõõtmed - 244 mm
Line-in Tagapaneeli sisend-/väljundpordid - Jah
Link - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Lühikokkuvõte - ASUS PRIME B760M-R D4, Intel, LGA 1700, Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond, ..., LGA 1700, DDR4-SDRAM, 64 GB
M.2 (M) pesade arv Laienduspesad - 2
Maksimaalne sisemälu Mälu - 64 GB
Mitmikrasedus - 90MB1HA0-M0EAY0
Mudel - PRIME B760M-R D4
Mälu - ECC ühilduvus - Mitte-ECC
Mälu - maksimaalne sisemälu - 64 GB
Mälu - Mälu kanalid - Kahekanaliline
Mälu - mälupesade arv - 2
Mälu - Mälu pesade tüüp - Räägi mulle
Mälu - Puhverdamata mälu - Jah
Mälu - Toetatud mälu kellkiirus (maks) - 5333 MHz
Mälu - Toetatud mälu kellkiirused - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5066,5333 MHz
Mälu - Toetatud mälutüübid - DDR4-SDRAM
Mälukanalid Mälu - Kahekanaliline
Mälupesade arv Mälu - 2
Mälupesade tüüp Mälu - Räägi mulle
Müüja koduleht - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Nimi - Asus PRIME B760M-R D4 | Protsessori perekond Intel | Protsessori pesa LGA1700 | SATA-liideste arv 4
Nimi - ASUS PRIME B760M-R D4 – pesa 1700 – emaplaadi
Nimi - ASUS PRO B760M-R D4 (Intel.1700.DDR4.mATX)
Omadused - Audio väljundkanalid - 7.1 kanalit
Omadused - Emaplaadi kiibistik - Intel B760
Omadused - Emaplaadi kiibistikuperekond - Intel
Omadused - Emaplaadi vorm - mikro ATX
Omadused - Jahutustüüp - Passiivne
Omadused - Komponent - Isiklik arvuti
Omadused - Toiteallika tüüp - Kõrgtasemel tehnoloogia vahetus
Omadused - Toote värv - Must
Pakendi andmed - Pakendi kaal - 903 g
Pakendi andmed - Pakendi kõrgus - 51.5 mm
Pakendi andmed - Pakendi laius - 270 mm
Pakendi andmed - Pakendi sügavus - 263 mm
Pakendi kaal Pakendi andmed - 903 g
Pakendi kõrgus Pakendi andmed - 51.5 mm
Pakendi laius Pakendamisandmed - 270 mm
Pakendi omadused > Bruto laius (mm) - 234.00 mm
Pakendi omadused > Kogukõrgus (mm) - 100.00 mm
Pakendi omadused > Kogusügavus (mm) - 305.00 mm
Pakendi omadused > Mahutavus (m3) - 0.01 m³
Pakendi omadused > Paber/papp - 80.00 g
Pakendi omadused > Pakendi kogus - 1,00 toode(d)
Pakendi omadused > Paleti kogus - 121 tükki
Pakendi omadused > Plast (ei sisalda PET-i) - 20.00 g
Pakendi omadused > Taarakaal (kg) - 0.10 kg
Pakendi sisu - Kaablid kaasas - SATA
Pakendi sügavus Pakendi andmed - 263 mm
Paketi omadused > Sisseehitatud aku - Alates
Paketi omadused > WEEE maks - Jah
Paketi omadused > WEE klassifikatsioon - CL109:5:2017-04-01
Paralleelne töötlemistehnoloogia tugi Graafika - Ei toeta
PCI Express x1 (Gen 4.x) pesad Laienduspesad - 2
PCI Express x16 (Gen 4.x) pesad Laienduspesad - 1
Pealkiri - ASUS PRIME B760M-R D4 Intel B760 LGA 1700 micro ATX
Pikk kirjeldus - ASUS Prime seeria emaplaadid on professionaalselt välja töötatud, et vabastada 14. ja 13. põlvkonna Intel® Core™ protsessorite täielik potentsiaal. Tugeva toiteallika, terviklike jahutuslahenduste ja intelligentsete häälestusvõimalustega PRIME B760M-R D4 pakub kasutajatele ja arvutite kokkupanijatele mitmesuguseid jõudluse optimeerimise võimalusi intuitiivsete tarkvara- ja püsivarafunktsioonide kaudu.PAINDLIKKUSASUS PRIME seeria aluseks on terviklikud juhtimisfunktsioonid. PRIME B760 emaplaadil on paindlikud tööriistad süsteemi iga aspekti häälestamiseks, mis võimaldab jõudlust täiustada vastavalt teie tööviisile, et maksimeerida tootlikkust. Intelligentne juhtimineASUS Intelligent Control muudab teie arvuti nutikaks. Lisaks keeruliste seadistuste haldamisele ja süsteemi oluliste aspektide dünaamilisele optimeerimisele pakub see intelligentselt lihtsustatud valikuid arvuti ise kokkupanekuga alustavatele kasutajatele ning põhjalikumaid funktsioone kogenud kasutajatele. Kõikjal energiatõhususEnergiasäästu funktsioon sisaldab mitmeid seadeid, millega saab hõlpsasti optimeerida energiatarbimist ja maksimeerida energiasäästu. Saate aktiveerida CPU võimsuse piirangu, tumendada Aura valgustus ja seada ventilaatori profiili energiasäästu režiimile. Samuti saate lülitada sisse Microsoft Windowsisse sisseehitatud energiasäästu plaani. Paindlikud õhuküte juhtimisfunktsioonidASUS Fan Xpert 2+ tarkvara pakub ventilaatori põhjalikku juhtimist. Ekstreemne vaikne režiim vähendab ventilaatori kiirust alla vaikimisi miinimumini, et süsteem oleks kergete ülesannete täitmisel vaiksem kui kunagi varem. Ventilaatorit saab juhtida ka UEFI BIOSi kaudu. Täpne digitaalne võimsuse juhtimineDigi+ pingeregulaatori moodul (VRM) võimaldab reaalajas juhtida pingelangust, lülitades automaatselt sageduse ja energiatõhususe seadeid. See võimaldab teil ka täpselt häälestada oma CPU, et saavutada maksimaalne stabiilsus ja jõudlus.UEFI BIOSTuntud ASUS UEFI BIOS pakub kõike, mida vajate oma süsteemi konfigureerimiseks, täiustamiseks ja häälestamiseks. See pakub intelligentselt lihtsustatud valikuid PC-d ise kokku panevatele algajatele, aga ka kõiki vajalikke funktsioone kogenud kasutajatele. Täpsem häälestamine tõsistele täiustajateleUEFI kaudu pakutav intuitiivne täpsem režiim võimaldab teil võtta täieliku kontrolli. Sisseehitatud otsingufunktsioon muudab valikute leidmise lihtsaks ja mitmesugused täiustatud funktsioonid võimaldavad teil teha intelligentselt nüansseeritud kohandusi, et saaksite saavutada just sellise jõudluse, nagu soovite. Kiire ja lihtne seadistamineEZ-režiim kuvab olulised seaded ja statistika ning pakub juhendatud viisardit, drag-and-drop-funktsionaalsust ja oluliste seadete üheklõpsulist rakendamist – kõik selleks, et aidata teil oma seadmed kiiresti tööle panna.Intuitiivne graafiline ventilaatorite juhtimineHäälestage üksikute ventilaatorite seaded lihtsalt hiirega kõverat lohistades. Aura sisse/välja režiim (Stealth)Lülitage Aura RGB-valgustus või kõik sisseehitatud LED-id hõlpsasti sisse või välja, et saavutada tagasihoidlik esteetiline puudutus.JAHTUMINEPRIME B760 seeria on varustatud mitme sisseehitatud jahutusradiaatori ja hübriidventilaatorite pesadega, et tagada teie seadme jahtumine ja stabiilsus intensiivse töökoormuse korral.JahutusradiaatorVRM-jahutusradiaator ja termopadiVRM-jahutusradiaator ja termopadi parandavad soojusülekannet MOSFET-idest ja takistustest, tagades parema jahutusvõimsuse.Jäähdus disainilahendusenaPRIME B760 seeria pakub põhjalikke jahutuse juhtimisfunktsioone, mida saab konfigureerida FAN Xpert 2+ tarkvara või UEFI BIOSi kaudu. Mitmed temperatuuriallikadIga pesa saab dünaamiliselt viidata kolmele termilisele andurile. FAN Xpert 2+ võimaldab kaardistada toetatud ASUSi graafikakaartide temperatuuri, et optimeerida jahutust GPU- ja CPU-mahukate ülesannete jaoks. 4-pin PWM/DC ventilaatorKorpuse ventilaatori pistikud toetavad PWM- või DC-ventilaatorite automaatset tuvastamist.JÕUDLUSPRIME B760 seeria on loodud 14. ja 13. põlvkonna Intel® Core™ protsessorite suure tuumade arvu ja ribalaiuse nõudmistega toimetulekuks. ASUS B760 emaplaadi pakub kõiki põhifunktsioone, mis suurendavad igapäevast tootlikkust, nii et teie süsteem on valmis tööks stabiilse toite, intuitiivse jahutuse ja paindlike andmeedastusvõimalustega. Tugev toite disainStabiilne toide on oluline, et saada Intel® protsessoritest välja viimane tilk jõudlust. PRIME B760M-R D4 on loodud vastama nende suure tuumade arvuga CPU-de nõudmistele.MäluDDR4 tugiJälgimise marsruudi disaini parandused pakuvad uusimatele Intel® protsessoritele paremat juurdepääsu mälu ribalaiusele. ASUSi tehnoloogia kaardistab hoolikalt mälu signaalide teed erinevate PCB kihtide vahel, et vähendada teekonna pikkust, ja lisab varjestusvööndid, mis vähendavad oluliselt ristkõnet.SalvestusruumKaks M.2 pesa (kuni 64 Gbps)PRIME B760 emaplaadil on kokku kaks M.2 pesa, mis toetavad PCIe 4.0 kaudu andmeedastuskiirust kuni 64 Gbps, võimaldades kiiremat käivitamist ja rakenduste laadimist operatsioonisüsteemi või rakenduste draividega.*Tegelik ülekandekiirus on madalam kui teoreetiline maksimaalne kiirus.ÜhenduvusPCIe 4.0 pesaPRIME B760 emaplaadi on spetsiaalselt loodud 14., 13. ja 12. põlvkonna Intel® protsessorite jaoks ning pakub PCIe 4.0 ühenduvust uusimate GPU-dega.Realtek 2,5 Gb EthernetRealtek 2,5 Gb Ethernet vähendab CPU koormust ja pakub erakordselt kõrget TCP ja UDP läbilaskevõimet kiiremaks ja sujuvamaks andmeedastuseks.LANGuardASUS LANGuard on riistvaratasandi võrgukaitset pakkuv funktsioon, mis integreerib täiustatud signaalide ühendamise tehnoloogia ja esmaklassilised EMI-vastased pinnale paigaldatud kondensaatorid, et parandada läbilaskevõimet ja tagada usaldusväärsem ühendus. Kombineeritud sisseehitatud funktsioonid pakuvad paremat heliIntelligentne disain ja esmaklassiline riistvara loovad heli kvaliteedi, mida pole varem kogenud.Heli varjestusHeli varjestus tagab täpse analoog/digitaalse eraldamise ja vähendab oluliselt mitmepoolset häireid. Spetsiaalsed heli PCB kihidEraldi kihid vasakule ja paremale helikanalile tagavad mõlema kanali ühtlase ja võrdse kvaliteedi.Kõrgekvaliteedilised helikondensaatoridTagavad sooja, loomuliku ja ümbritseva heli erakordse selguse ja täpsusega. Aura SyncÜletage konkurendidHästi häälestatud entusiastide süsteem väärib sobivat esteetikat. ASUS Aura pakub täielikku RGB-valguse juhtimist mitmesuguste funktsionaalsete eelseadistustega sisseehitatud RGB-LED-ide jaoks, samuti ribade ja seadmete jaoks, mis on ühendatud sisseehitatud RGB-pistikupesadega – ja kõike seda saab sünkroniseerida üha kasvava Aura-toega riistvara portfelliga.Aadressitavad Gen 2 pistikudKolm aadressitavat Gen 2 pistikut suudavad tuvastada teise põlvkonna aadressitavate RGB-seadmete LED-ide arvu, võimaldades tarkvaral automaatselt kohandada valgusefekte konkreetsetele seadmetele. Uued pistikud on ka tagasiühilduvad olemasolevate Aura RGB seadmetega. KAHEPOOLNE AI MÜRA SUMMUTAMINESee utiliit kasutab suurt sügavõppe andmebaasi, et vähendada mikrofoni ja sissetuleva heli taustmüra, säilitades samal ajal hääle. See eemaldab häirivad klaviatuuri klõpsud, hiireklõpsud ja muud ümbritsevad mürad, nii et saate mängides või kõneledes kuulda ja olla kuulda kristallselge heliga. Armoury CrateÜhe intuitiivse liidese kaudu pakub Armoury Crate hõlpsasti kohandatavaid Aura Sync RGB seadeid kõigile teie arsenalis olevatele ühilduvatele seadmetele, lisaks juhtimisfunktsioone üha kasvavale ASUSi toodete perele, sealhulgas klaviatuuri ja hiire eelistused. Armoury Crate integreerib ka tooteregistreerimise ja uudistevoo, et te ei jääks kunagi ilma ASUS-i kogukonnale huvipakkuvatest uuendustest. Q-LED CoreQ-LED Core ekraan toodab sisselülitamisel toimuva enesetesti (POST) ajal LED-valgust, mis aitab kasutajatel potentsiaalseid probleeme lahendada.SafeSlot CoreSafeSlot Core on ASUS-i eksklusiivne PCIe® pesa. Tugevdatud disainiga, mis on kinnitatud emaplaadile spetsiaalse konksuga, pakub Safeslot Core 1,6 korda tugevamat kinnitust ja 1,3 korda suuremat lõikekindlust kui tavalised laienduspesad.ÜlepingekaitseMaailmatasemel vooluahela kaitsva toite disainEksklusiivne vooluahela disain sisseehitatud pingeregulaatoritega kaitseb emaplaati kahjustuste eest, mis on põhjustatud ootamatutest kõrgetest pingetest ebastabiilsete või halva kvaliteediga toiteallikate tõttu.Roostevabast terasest tagumine I/O3 korda suurem korrosioonikindlus tagab suurema vastupidavuseKroomoksiidiga kaetud korrosioonikindlad roostevabast terasest tagumised I/O-paneelid on kolm korda vastupidavamad kui tavalised paneelid.
Pikk kokkuvõte - ASUS PRIME B760M-R D4. Protsessori tootja: Intel, protsessori pesa: LGA 1700, ühilduvad protsessoriseeriad: Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond,.... Toetatud mälutüübid: DDR4-SDRAM, maksimaalne sisemälu: 64 GB, mälupesade tüüp: DIMM. Toetatud salvestusdraivi liidesed: M.2, SATA III, toetatud salvestusdraivi tüübid: HDD ja SSD, RAID-tasemed: 0, 1, 5, 10. Etherneti liidese tüüp: 2,5 Gigabit Ethernet. Komponent: PC, emaplaadi vorm: micro ATX, emaplaadi kiibistikuperekond: Intel
Pikk tootenimi - PRIME B760M-R D4 mängude emaplaadi pesa Intel LGA 1700 (microATX, PCIe 4.0, DDR4, 2,5 Gb Ethernet, HDMI, SATA 6 Gbit/s, Aura Sync)
Protsessor - Protsessori pesa - Kohaliku omavalitsuse seadus 1700
Protsessor - Protsessori tootja - Intel
Protsessor > Protsessori pesa - LGA1700
Protsessor > Protsessorite perekond - Intel
Protsessori pesa Protsessor - Kohaliku omavalitsuse seadus 1700
Protsessori tootja Protsessor - Intel
Protsessor – toetatud protsessori pesad - Kohaliku omavalitsuse seadus 1700
Protsessor – ühilduvad protsessoriseeriad - Intel Core i9 14. põlvkond, Intel Core i3 12. põlvkond, Intel Core i3 13. põlvkond, Intel Core i5 12. põlvkond, Intel Core i5 13. põlvkond, Intel Core i7 12. põlvkond, Intel Core i7 13. põlvkond, Intel Core i9 12. põlvkond, Intel Core i9 13. põlvkond
Puhverdamata mälu Mälu - Jah
RAID-tasemed Salvestuskontrollerid - 0/1/10/5
RAID-tugi Salvestuskontrollerid - Jah
RGB LED-pin-header Sisemine I/O - Jah
Salvestusjuhtimisseadmed – toetatavate kõvaketaste arv - 4
Salvestusjuhtimisseadmed – toetatud salvestusdraivi liidesed - M.2, SATA III
Salvestusjuhtimisseadmed – toetatud salvestusdraivi tüübid - Kõvaketas ja SSD-ketas
Salvestuskontrollerid – RAID-tasemed - 0, 1, 5, 10
Salvestuskontrollerid – RAID-tugi - Jah
Salvestuskontrollerid – toetatud salvestusdraivide arv - 6
SATA III-liideste arv Sisemine sisend/väljund - 4
Sisemine I/O > SATA-liideste arv - 4
Sisemine I/O – COM-liideste arv - 1
Sisemine I/O – EPS toitepistik (8-pin) - Jah
Sisemine I/O – korpuse ventilaatorite ühenduste arv - 2
Sisemine I/O – SATA III-liideste arv - 4
Sisemine sisend/väljund – 12 V toitepistik - Jah
Sisemine sisend/väljund – ATX toitepistik (24-pin) - Jah
Sisemine sisend/väljund – CPU ventilaatori pistik - Jah
Sisemine sisend/väljund – esipaneeli heliliides - Jah
Sisemine sisend/väljund – RGB LED-pin-pistik - Jah
Sisemine sisend/väljund – TPM-liides - Jah
Sisemine sisend/väljund – USB 2.0-liidesed - 2
Sisemine sisend/väljund – USB 3.2 Gen 1 (3.1 Gen 1) pistikud - 1
Sügavus Kaal ja mõõtmed - 211 mm
Tagapaneeli sisend-/väljundpordid – Ethernet LAN (RJ-45) pordid - 1
Tagapaneeli sisend-/väljundpordid – HDMI-portide arv - 1
Tagapaneeli sisend-/väljundpordid – HDMI versioon - 2.1
Tagapaneeli sisend-/väljundpordid – kõrvaklappide väljundid - 1
Tagapaneeli sisend-/väljundpordid – Line-in - Jah
Tagapaneeli sisend-/väljundpordid – USB 3.2 Gen 1 (3.1 Gen 1) tüüpi A pordid, koguarv - 4
Tagapaneeli sisend-/väljundportid – USB 2.0 portide arv - 4
Tehnilised andmed > Bruto kaal - 0.88 kg
Tehnilised andmed > Netomass - 0.78 kg
Tehnilised andmed > Tootja - Asus
Tehnilised andmed > Tootja tootenimi - PRIME B760M-R D4
Toetatud kõvaketaste arv Salvestuskontrollerid - 4
Toetatud mälu kellkiirus (maks) Mälu - 5333 MHz
Toetatud mälu kellkiirused Mälu - 2133/2400/2666/2800/2933/3000/3200/3333/3400/3466/3600/3733/4000/4266/4400/4600/4800/5000/5066/5333 MHz
Toetatud mälutüübid Mälu - DDR4-SDRAM
Toetatud protsessoripesad Protsessor - Kohaliku omavalitsuse seadus 1700
Toetatud salvestusdraivide arv Salvestuskontrollerid - 6
Toetatud salvestusdraivi liidesed Salvestuskontrollerid - M.2, SATA III
Toetatud salvestusdraivi tüübid Salvestuskontrollerid - Kõvaketas ja SSD-ketas
Toetatud Windows-operatsioonisüsteemid Funktsioonid - Windows 10/Windows 11
Toiteallika tüüp Omadused - Kõrgtasemel tehnoloogia vahetus
Toote nimi - PRIME B760M-R D4
Toote värv Omadused - Must
Tootja - Asus
Tootja - ASUS
Tootja kood - 90MB1HA0-M0EAY0
TPM-liides Sisemine sisend/väljund - Jah
USB 2.0 pistikud Sisemised sisendid/väljundid - 2
USB 2.0 portide arv Tagapaneeli sisend-/väljundportid - 4
USB 3.2 Gen 1 (3.1 Gen 1) pistikud Sisemised sisendid/väljundid - 1
USB 3.2 Gen 1 (3.1 Gen 1) tüüpi A-portide arv Tagapaneeli sisend-/väljundportid - 4
Veebiaadress - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Võrk - Etherneti kohtvõrk - Jah
Võrk - Etherneti liidese tüüp - 2,5 gigabiti Ethernet
Võrk - Wi-Fi - Alates
Wi-Fi võrk - Alates
Ühiku arvutatud maht - 0,003869 kuupmeetrit
Ühiku arvutuslik kaal - 0.98 kg
Ühilduvad protsessoriseeriad Protsessor - Intel Core i3 12. põlvkond/Intel Core i3 13. põlvkond/Intel Core i5 12. põlvkond/Intel Core i5 13. põlvkond/Intel Core i7 12. põlvkond/Intel Core i7 13. põlvkond/Intel Core i9 12. põlvkond/Intel Core i9 13. põlvkond/Intel Core i9 14. põlvkond
Üksused ühe transpordikasti kohta - 10
Üksuse kasti kõrgus - 0.055
Üksuse kasti laius - 0.28
Üksuse kasti pikkus - 0.265
Šassii ventilaatori ühenduste arv Sisemine I/O - 2
Category 1 - Mainboards & Zubehör
Category 2 - Mainboards - Intel
12V power connector Internal I/O - Yes
ATX Power connector (24-pin) Internal I/O - Yes
Audio output channels Features - 7.1 channels
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
BIOS memory size BIOS - 128 Mbit
BIOS type BIOS - UEFI AMI
Brand - ASUS
BrandPartCode - 90MB1HA0-M0EAY0
Number of COM connectors Internal I/O - 1
CPU fan connector Internal I/O - Yes
EAN_code - 4711387423769
ECC сompatibility Memory - Non-ECC
Motherboard chipset Features - Intel B760
Motherboard chipset family Features - Intel
Motherboard form factor Features - micro ATX
EPS power connector (8-pin) Internal I/O - Yes
Category_1 - Motherboards
Front panel audio connector Internal I/O - Yes
Ethernet LAN Network - Yes
Ethernet interface type Network - 2.5 Gigabit Ethernet
Ethernet LAN (RJ-45) ports Rear panel I/O ports - 1
EAN - 4711387423769
Features - Windows operating systems supported - Windows 10, Windows 11
Warranty - 36
Warranty - 36 month(s)
Warranty - 36 months
WarrantyInfo -
GTIN - 4711387423769
Graphics - Parallel processing technology support - Not supported
HDMI ports quantity Rear panel I/O ports - 1
HDMI version Rear panel I/O ports - 2.1
Cooling type Features - Passive
Cables included Packaging content - SATA
Weight - 0,88
Weight - 0.9
Weight & dimensions - Width - 244 mm
Weight & dimensions - Depth - 211 mm
Category - Motherboards
Category Code - MBI
Category_2 - Motherboards - Intel 1700
Description - ASUS Prime series motherboards are expertly engineered to unleash the full potential of 14th & 13th Gen Intel® Core™ Processors. Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, PRIME B760M-R D4 provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features. FLEXIBILITY
Comprehensive controls form the foundation of the ASUS PRIME series. The PRIME B760 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work to maximize productivity. Intelligent Control
ASUS Intelligent Control makes your PC smart. Along with taking care of complex tuning and dynamically optimizing essential aspects of your system, it offers intelligently simplified options for newcomers to PC DIY, as well as more comprehensive features for seasoned veterans. All-Around Energy Efficiency
The Power Saving function contains several settings can easily optimize power consumption and maximize energy savings. You can enable a CPU power limit, darken Aura lighting, and set the fan profile to a power saving mode. You can also toggle the Power Saver plan that is built into Microsoft Windows. Flexible Air-Cooling Controls
ASUS Fan Xpert 2+ software provides comprehensive control over fan. There’s an Extreme Quiet mode that reduces fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fan can also be controlled via the UEFI BIOS. Precise Digital Power Control
The Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance. UEFI BIOS
The renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans. Advanced Tuning for Serious Tweakers
An intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want. Quick and Simple Setup
EZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time. Intuitive Graphical Fan Control
Fine-tune individual fan settings simply by dragging a curve with the mouse. Aura On/Off Mode (Stealth)
Easily enable or disable Aura RGB lighting or every onboard LED, for a subdued aesthetic touch. COOLING
PRIME B760 series are engineered with multiple onboard heatsink and an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads. Heatsink VRM Heatsink and Thermal Pad
VRM heatsink and thermal pad improve heat transfer from the MOSFETs and chocks for better cooling performance. Cooler by Design
PRIME B760 series features comprehensive cooling controls that are configurable via FAN Xpert 2+ software or via the UEFI BIOS. Multiple Temperature Sources
Each header can dynamically reference three thermal sensors. FAN Xpert 2+ allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks. 4-Pin PWM/DC Fan
Chassis fan headers support auto-detection of PWM or DC fans. PERFORMANCE
The PRIME B760 series are built to handle the high core counts and bandwidth demands of 14th & 13th Gen Intel® Core™ Processors. ASUS B760 motherboard provides all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible data transfer options. Robust Power Design
Stable power is essential to extract every last bit of performance out of Intel® processors. The PRIME B760M-R D4 is geared to cater to the demands of these high-core-count CPUs. Memory DDR4 Support
Improvements to trace routing design provide the latest Intel® processors with enhanced access to memory bandwidth. ASUS technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk. Storage Two M.2 Slots (up to 64 Gbps)
The PRIME B760 motherboard offers a total of two M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe 4.0, enabling quicker boot-up and app load times with OS or application drives.
*Actual transmission speeds will be lower than the theoretical maximum speed. Connectivity PCIe 4.0 Slot
The PRIME B760 motherboard is designed specifically for 14th, 13th and 12th Gen Intel® CPUs and offer PCIe 4.0 connectivity for the latest GPUs. Realtek 2.5 Gb Ethernet
Realtek 2.5 Gb Ethernet reduces CPU overhead and offers exceptionally high TCP and UDP throughput for faster, smoother data transfers. LANGuard
ASUS LANGuard is a hardware-level network protection feature that integrates advanced signal-coupling technology and premium anti-EMI surface-mounted capacitors to improve throughput and ensure a more reliable connection. Combined onboard features deliver elevated audio
Intelligent design and premium hardware create audio quality unlike anything you’ve ever experienced. Audio Shielding
Audio shielding ensures precision analog/digital separation and greatly reduced multi-lateral interference. Dedicated Audio PCB Layers
Separate layers for left and right tracks ensures both channels deliver consistent, equal quality. Premium Audio Capacitors
Provides warm, natural, and immersive sound with exceptional clarity and fidelity. Aura Sync
Outshine the Competition
A well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware. Addressable Gen 2 Headers
Three Addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear. TWO-WAY AI NOISE CANCELATION
This utility leverages a massive deep-learning database to reduce background noise from the microphone and incoming audio, while preserving vocals at the same time. This removes distracting keyboard clatter, mouse clicks and other ambient noises so you can hear and be heard with crystal clarity while gaming or in calls. Armoury Crate
Within a single intuitive interface, Armoury Crate offers easily customized Aura Sync RGB settings for every compatible device in your arsenal , plus controls for an ever-growing family of ASUS products, including keyboard and mouse preferences. Armoury Crate also integrates product registration and a news feed so that you never miss updates of interest to the ASUS community Q-LED Core
The Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues. SafeSlot Core
SafeSlot Core is the ASUS-exclusive PCIe® slot. Featuring a fortified design that's anchored to the motherboard by a special hook, Safeslot Core provides 1.6X-stronger retention and 1.3X-greater shearing resistance than standard expansion slots. Overvoltage Protection
World-class circuit-protecting power design
An exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies. Stainless-Steel Back I/O
3X corrosion-resistance for greater durability

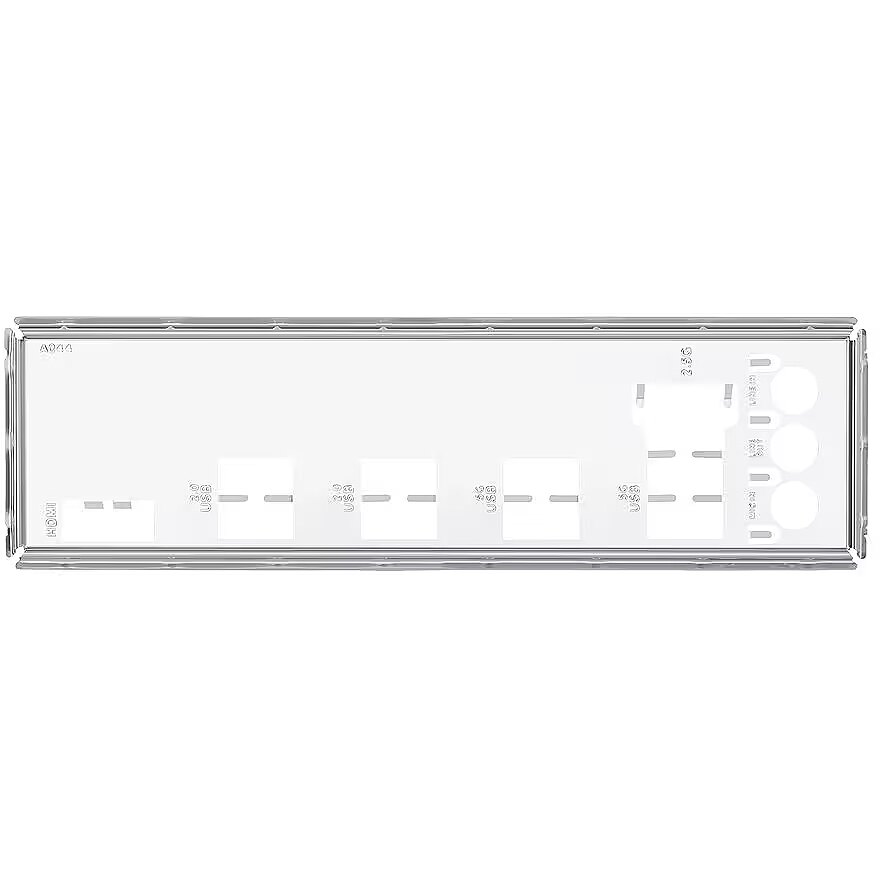

Corrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.Intel LGA 1700 Socket: Ready for 14th,13th and 12th Gen Intel processorsUltrafast Connectivity: PCIe 4.0, two PCIe 4.0 M.2 slots, Realtek 2.5Gb Ethernet and front USB 5Gbps supportComprehensive Cooling: VRM heatsink, PCH heatsink, hybrid fan headers and Fan Xpert 2+Aura Sync RGB Lighting: Onboard Addressable Gen 2 headers for RGB LED strips, easily synced with Aura Sync-capable hardwaresTwo-Way AI Noise Cancelation: Reduces background noise from the microphone and audio output for crystal-clear communication in games or video conferences
Summary - ASUS PRIME B760M-R D4. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 64 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Ethernet interface type: 2.5 Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel
Component for Features - PC
Code - 90MB1HA0-M0EAY0
Headphone outputs Rear panel I/O ports - 1
Expansion slots - Number of M.2 (M) slots - 2
Expansion slots - PCI Express x1 (Gen 4.x) slots - 2
Expansion slots - PCI Express x16 (Gen 4.x) slots - 1
Width Weight & dimensions - 244 mm
Line-in Rear panel I/O ports - Yes
Link - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
ShortSummaryDescription - ASUS PRIME B760M-R D4, Intel, LGA 1700, Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen,..., LGA 1700, DDR4-SDRAM, 64 GB
Number of M.2 (M) slots Expansion slots - 2
Maximum internal memory Memory - 64 GB
MPN - 90MB1HA0-M0EAY0
Model - PRIME B760M-R D4
Memory - ECC сompatibility - Non-ECC
Memory - Maximum internal memory - 64 GB
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 2
Memory - Memory slots type - DIMM
Memory - Unbuffered memory - Yes
Memory - Supported memory clock speed (max) - 5333 MHz
Memory - Supported memory clock speeds - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5066,5333 MHz
Memory - Supported memory types - DDR4-SDRAM
Memory channels Memory - Dual-channel
Number of memory slots Memory - 2
Memory slots type Memory - DIMM
Vendor Homepage - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Name - Asus PRIME B760M-R D4 | Processor family Intel | Processor socket LGA1700 | Number of SATA connectors 4
Name - ASUS PRIME B760M-R D4 - Socket 1700 - motherboard
Name - ASUS PRO B760M-R D4 (Intel.1700.DDR4.mATX)
Features - Audio output channels - 7.1 channels
Features - Motherboard chipset - Intel B760
Features - Motherboard chipset family - Intel
Features - Motherboard form factor - micro ATX
Features - Cooling type - Passive
Features - Component for - PC
Features - Power source type - ATX
Features - Product colour - Black
Packaging data - Package weight - 903 g
Packaging data - Package height - 51.5 mm
Packaging data - Package width - 270 mm
Packaging data - Package depth - 263 mm
Package weight Packaging data - 903 g
Package height Packaging data - 51.5 mm
Package width Packaging data - 270 mm
Package features > Gross width (mm) - 234.00 mm
Package features > Gross height (mm) - 100.00 mm
Package features > Gross depth (mm) - 305.00 mm
Package features > Volume (m3) - 0.01 m³
Package features > Paper/Pasteboard - 80.00 g
Package features > Packing quantity - 1.00 pc(s)
Package features > Palette Qty - 121 pc(s)
Package features > Plastic (No PET) - 20.00 g
Package features > Tare weight (kg) - 0.10 kg
Packaging content - Cables included - SATA
Package depth Packaging data - 263 mm
Package features > Embeeded battery - No
Package features > WEEE tax - Yes
Package features > WEE classification - CL109:5:2017-04-01
Parallel processing technology support Graphics - Not supported
PCI Express x1 (Gen 4.x) slots Expansion slots - 2
PCI Express x16 (Gen 4.x) slots Expansion slots - 1
Title - ASUS PRIME B760M-R D4 Intel B760 LGA 1700 micro ATX
LongDesc - ASUS Prime series motherboards are expertly engineered to unleash the full potential of 14th & 13th Gen Intel® Core™ Processors. Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, PRIME B760M-R D4 provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features.FLEXIBILITYComprehensive controls form the foundation of the ASUS PRIME series. The PRIME B760 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work to maximize productivity.Intelligent ControlASUS Intelligent Control makes your PC smart. Along with taking care of complex tuning and dynamically optimizing essential aspects of your system, it offers intelligently simplified options for newcomers to PC DIY, as well as more comprehensive features for seasoned veterans.All-Around Energy EfficiencyThe Power Saving function contains several settings can easily optimize power consumption and maximize energy savings. You can enable a CPU power limit, darken Aura lighting, and set the fan profile to a power saving mode. You can also toggle the Power Saver plan that is built into Microsoft Windows.Flexible Air-Cooling ControlsASUS Fan Xpert 2+ software provides comprehensive control over fan. There’s an Extreme Quiet mode that reduces fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fan can also be controlled via the UEFI BIOS.Precise Digital Power ControlThe Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance.UEFI BIOSThe renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans.Advanced Tuning for Serious TweakersAn intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want.Quick and Simple SetupEZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time.Intuitive Graphical Fan ControlFine-tune individual fan settings simply by dragging a curve with the mouse.Aura On/Off Mode (Stealth)Easily enable or disable Aura RGB lighting or every onboard LED, for a subdued aesthetic touch.COOLINGPRIME B760 series are engineered with multiple onboard heatsink and an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads.HeatsinkVRM Heatsink and Thermal PadVRM heatsink and thermal pad improve heat transfer from the MOSFETs and chocks for better cooling performance.Cooler by DesignPRIME B760 series features comprehensive cooling controls that are configurable via FAN Xpert 2+ software or via the UEFI BIOS.Multiple Temperature SourcesEach header can dynamically reference three thermal sensors. FAN Xpert 2+ allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks.4-Pin PWM/DC FanChassis fan headers support auto-detection of PWM or DC fans.PERFORMANCEThe PRIME B760 series are built to handle the high core counts and bandwidth demands of 14th & 13th Gen Intel® Core™ Processors. ASUS B760 motherboard provides all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible data transfer options.Robust Power DesignStable power is essential to extract every last bit of performance out of Intel® processors. The PRIME B760M-R D4 is geared to cater to the demands of these high-core-count CPUs.MemoryDDR4 SupportImprovements to trace routing design provide the latest Intel® processors with enhanced access to memory bandwidth. ASUS technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk.StorageTwo M.2 Slots (up to 64 Gbps)The PRIME B760 motherboard offers a total of two M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe 4.0, enabling quicker boot-up and app load times with OS or application drives.*Actual transmission speeds will be lower than the theoretical maximum speed.ConnectivityPCIe 4.0 SlotThe PRIME B760 motherboard is designed specifically for 14th, 13th and 12th Gen Intel® CPUs and offer PCIe 4.0 connectivity for the latest GPUs.Realtek 2.5 Gb EthernetRealtek 2.5 Gb Ethernet reduces CPU overhead and offers exceptionally high TCP and UDP throughput for faster, smoother data transfers.LANGuardASUS LANGuard is a hardware-level network protection feature that integrates advanced signal-coupling technology and premium anti-EMI surface-mounted capacitors to improve throughput and ensure a more reliable connection.Combined onboard features deliver elevated audioIntelligent design and premium hardware create audio quality unlike anything you’ve ever experienced.Audio ShieldingAudio shielding ensures precision analog/digital separation and greatly reduced multi-lateral interference.Dedicated Audio PCB LayersSeparate layers for left and right tracks ensures both channels deliver consistent, equal quality.Premium Audio CapacitorsProvides warm, natural, and immersive sound with exceptional clarity and fidelity.Aura SyncOutshine the CompetitionA well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware.Addressable Gen 2 HeadersThree Addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear.TWO-WAY AI NOISE CANCELATIONThis utility leverages a massive deep-learning database to reduce background noise from the microphone and incoming audio, while preserving vocals at the same time. This removes distracting keyboard clatter, mouse clicks and other ambient noises so you can hear and be heard with crystal clarity while gaming or in calls.Armoury CrateWithin a single intuitive interface, Armoury Crate offers easily customized Aura Sync RGB settings for every compatible device in your arsenal , plus controls for an ever-growing family of ASUS products, including keyboard and mouse preferences. Armoury Crate also integrates product registration and a news feed so that you never miss updates of interest to the ASUS communityQ-LED CoreThe Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues.SafeSlot CoreSafeSlot Core is the ASUS-exclusive PCIe® slot. Featuring a fortified design that's anchored to the motherboard by a special hook, Safeslot Core provides 1.6X-stronger retention and 1.3X-greater shearing resistance than standard expansion slots.Overvoltage ProtectionWorld-class circuit-protecting power designAn exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies.Stainless-Steel Back I/O3X corrosion-resistance for greater durabilityCorrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.
LongSummaryDescription - ASUS PRIME B760M-R D4. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 64 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Ethernet interface type: 2.5 Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel
LongProductName - PRIME B760M-R D4 Gaming Mainboard Sockel Intel LGA 1700 (microATX, PCIe 4.0, DDR4, 2.5Gb Ethernet, HDMI, SATA 6 Gbit/s, Aura Sync)
Processor - Processor socket - LGA 1700
Processor - Processor manufacturer - Intel
Processor > Processor socket - LGA1700
Processor > Processor family - Intel
Processor socket Processor - LGA 1700
Processor manufacturer Processor - Intel
Processor - Supported processor sockets - LGA 1700
Processor - Compatible processor series - Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen, Intel Core i5 13th Gen, Intel Core i7 12th Gen, Intel Core i7 13th Gen, Intel Core i9 12th Gen, Intel Core i9 13th Gen
Unbuffered memory Memory - Yes
RAID levels Storage controllers - 0/1/10/5
RAID support Storage controllers - Yes
RGB LED pin header Internal I/O - Yes
Storage controllers - Number of HDDs supported - 4
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Number of storage drives supported - 6
Number of SATA III connectors Internal I/O - 4
Internal I/O > Number of SATA connectors - 4
Internal I/O - Number of COM connectors - 1
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Number of chassis fan connectors - 2
Internal I/O - Number of SATA III connectors - 4
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - CPU fan connector - Yes
Internal I/O - Front panel audio connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 2
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Depth Weight & dimensions - 211 mm
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - HDMI version - 2.1
Rear panel I/O ports - Headphone outputs - 1
Rear panel I/O ports - Line-in - Yes
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 4
Rear panel I/O ports - USB 2.0 ports quantity - 4
Technical details > Gross weight - 0.88 kg
Technical details > Net weight - 0.78 kg
Technical details > Producer - Asus
Technical details > Producer product name - PRIME B760M-R D4
Number of HDDs supported Storage controllers - 4
Supported memory clock speed (max) Memory - 5333 MHz
Supported memory clock speeds Memory - 2133/2400/2666/2800/2933/3000/3200/3333/3400/3466/3600/3733/4000/4266/4400/4600/4800/5000/5066/5333 MHz
Supported memory types Memory - DDR4-SDRAM
Supported processor sockets Processor - LGA 1700
Number of storage drives supported Storage controllers - 6
Supported storage drive interfaces Storage controllers - M.2,SATA III
Supported storage drive types Storage controllers - HDD & SSD
Windows operating systems supported Features - Windows 10/Windows 11
Power source type Features - ATX
ProductName - PRIME B760M-R D4
Product colour Features - Black
Manufacturer - Asus
Manufacturer - ASUS
Manufacturer_code - 90MB1HA0-M0EAY0
TPM connector Internal I/O - Yes
USB 2.0 connectors Internal I/O - 2
USB 2.0 ports quantity Rear panel I/O ports - 4
USB 3.2 Gen 1 (3.1 Gen 1) connectors Internal I/O - 1
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity Rear panel I/O ports - 4
URL - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
Network - Wi-Fi - No
Wi-Fi Network - No
Unit Calculated Volume - 0.003869 cubm
Unit Calculated Weight - 0.98 kg
Compatible processor series Processor - Intel Core i3 12th Gen/Intel Core i3 13th Gen/Intel Core i5 12th Gen/Intel Core i5 13th Gen/Intel Core i7 12th Gen/Intel Core i7 13th Gen/Intel Core i9 12th Gen/Intel Core i9 13th Gen/Intel Core i9 14th Gen
Units per Shipping Box - 10
Unit Box Height - 0.055
Unit Box Width - 0.28
Unit Box Length - 0.265
Number of chassis fan connectors Internal I/O - 2
Category 2 - Mainboards - Intel
12V power connector Internal I/O - Yes
ATX Power connector (24-pin) Internal I/O - Yes
Audio output channels Features - 7.1 channels
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
BIOS memory size BIOS - 128 Mbit
BIOS type BIOS - UEFI AMI
Brand - ASUS
BrandPartCode - 90MB1HA0-M0EAY0
Number of COM connectors Internal I/O - 1
CPU fan connector Internal I/O - Yes
EAN_code - 4711387423769
ECC сompatibility Memory - Non-ECC
Motherboard chipset Features - Intel B760
Motherboard chipset family Features - Intel
Motherboard form factor Features - micro ATX
EPS power connector (8-pin) Internal I/O - Yes
Category_1 - Motherboards
Front panel audio connector Internal I/O - Yes
Ethernet LAN Network - Yes
Ethernet interface type Network - 2.5 Gigabit Ethernet
Ethernet LAN (RJ-45) ports Rear panel I/O ports - 1
EAN - 4711387423769
Features - Windows operating systems supported - Windows 10, Windows 11
Warranty - 36
Warranty - 36 month(s)
Warranty - 36 months
WarrantyInfo -
GTIN - 4711387423769
Graphics - Parallel processing technology support - Not supported
HDMI ports quantity Rear panel I/O ports - 1
HDMI version Rear panel I/O ports - 2.1
Cooling type Features - Passive
Cables included Packaging content - SATA
Weight - 0,88
Weight - 0.9
Weight & dimensions - Width - 244 mm
Weight & dimensions - Depth - 211 mm
Category - Motherboards
Category Code - MBI
Category_2 - Motherboards - Intel 1700
Description - ASUS Prime series motherboards are expertly engineered to unleash the full potential of 14th & 13th Gen Intel® Core™ Processors. Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, PRIME B760M-R D4 provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features. FLEXIBILITY
Comprehensive controls form the foundation of the ASUS PRIME series. The PRIME B760 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work to maximize productivity. Intelligent Control
ASUS Intelligent Control makes your PC smart. Along with taking care of complex tuning and dynamically optimizing essential aspects of your system, it offers intelligently simplified options for newcomers to PC DIY, as well as more comprehensive features for seasoned veterans. All-Around Energy Efficiency
The Power Saving function contains several settings can easily optimize power consumption and maximize energy savings. You can enable a CPU power limit, darken Aura lighting, and set the fan profile to a power saving mode. You can also toggle the Power Saver plan that is built into Microsoft Windows. Flexible Air-Cooling Controls
ASUS Fan Xpert 2+ software provides comprehensive control over fan. There’s an Extreme Quiet mode that reduces fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fan can also be controlled via the UEFI BIOS. Precise Digital Power Control
The Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance. UEFI BIOS
The renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans. Advanced Tuning for Serious Tweakers
An intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want. Quick and Simple Setup
EZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time. Intuitive Graphical Fan Control
Fine-tune individual fan settings simply by dragging a curve with the mouse. Aura On/Off Mode (Stealth)
Easily enable or disable Aura RGB lighting or every onboard LED, for a subdued aesthetic touch. COOLING
PRIME B760 series are engineered with multiple onboard heatsink and an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads. Heatsink VRM Heatsink and Thermal Pad
VRM heatsink and thermal pad improve heat transfer from the MOSFETs and chocks for better cooling performance. Cooler by Design
PRIME B760 series features comprehensive cooling controls that are configurable via FAN Xpert 2+ software or via the UEFI BIOS. Multiple Temperature Sources
Each header can dynamically reference three thermal sensors. FAN Xpert 2+ allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks. 4-Pin PWM/DC Fan
Chassis fan headers support auto-detection of PWM or DC fans. PERFORMANCE
The PRIME B760 series are built to handle the high core counts and bandwidth demands of 14th & 13th Gen Intel® Core™ Processors. ASUS B760 motherboard provides all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible data transfer options. Robust Power Design
Stable power is essential to extract every last bit of performance out of Intel® processors. The PRIME B760M-R D4 is geared to cater to the demands of these high-core-count CPUs. Memory DDR4 Support
Improvements to trace routing design provide the latest Intel® processors with enhanced access to memory bandwidth. ASUS technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk. Storage Two M.2 Slots (up to 64 Gbps)
The PRIME B760 motherboard offers a total of two M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe 4.0, enabling quicker boot-up and app load times with OS or application drives.
*Actual transmission speeds will be lower than the theoretical maximum speed. Connectivity PCIe 4.0 Slot
The PRIME B760 motherboard is designed specifically for 14th, 13th and 12th Gen Intel® CPUs and offer PCIe 4.0 connectivity for the latest GPUs. Realtek 2.5 Gb Ethernet
Realtek 2.5 Gb Ethernet reduces CPU overhead and offers exceptionally high TCP and UDP throughput for faster, smoother data transfers. LANGuard
ASUS LANGuard is a hardware-level network protection feature that integrates advanced signal-coupling technology and premium anti-EMI surface-mounted capacitors to improve throughput and ensure a more reliable connection. Combined onboard features deliver elevated audio
Intelligent design and premium hardware create audio quality unlike anything you’ve ever experienced. Audio Shielding
Audio shielding ensures precision analog/digital separation and greatly reduced multi-lateral interference. Dedicated Audio PCB Layers
Separate layers for left and right tracks ensures both channels deliver consistent, equal quality. Premium Audio Capacitors
Provides warm, natural, and immersive sound with exceptional clarity and fidelity. Aura Sync
Outshine the Competition
A well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware. Addressable Gen 2 Headers
Three Addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear. TWO-WAY AI NOISE CANCELATION
This utility leverages a massive deep-learning database to reduce background noise from the microphone and incoming audio, while preserving vocals at the same time. This removes distracting keyboard clatter, mouse clicks and other ambient noises so you can hear and be heard with crystal clarity while gaming or in calls. Armoury Crate
Within a single intuitive interface, Armoury Crate offers easily customized Aura Sync RGB settings for every compatible device in your arsenal , plus controls for an ever-growing family of ASUS products, including keyboard and mouse preferences. Armoury Crate also integrates product registration and a news feed so that you never miss updates of interest to the ASUS community Q-LED Core
The Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues. SafeSlot Core
SafeSlot Core is the ASUS-exclusive PCIe® slot. Featuring a fortified design that's anchored to the motherboard by a special hook, Safeslot Core provides 1.6X-stronger retention and 1.3X-greater shearing resistance than standard expansion slots. Overvoltage Protection
World-class circuit-protecting power design
An exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies. Stainless-Steel Back I/O
3X corrosion-resistance for greater durability
Corrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.Intel LGA 1700 Socket: Ready for 14th,13th and 12th Gen Intel processorsUltrafast Connectivity: PCIe 4.0, two PCIe 4.0 M.2 slots, Realtek 2.5Gb Ethernet and front USB 5Gbps supportComprehensive Cooling: VRM heatsink, PCH heatsink, hybrid fan headers and Fan Xpert 2+Aura Sync RGB Lighting: Onboard Addressable Gen 2 headers for RGB LED strips, easily synced with Aura Sync-capable hardwaresTwo-Way AI Noise Cancelation: Reduces background noise from the microphone and audio output for crystal-clear communication in games or video conferences
Summary - ASUS PRIME B760M-R D4. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 64 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Ethernet interface type: 2.5 Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel
Component for Features - PC
Code - 90MB1HA0-M0EAY0
Headphone outputs Rear panel I/O ports - 1
Expansion slots - Number of M.2 (M) slots - 2
Expansion slots - PCI Express x1 (Gen 4.x) slots - 2
Expansion slots - PCI Express x16 (Gen 4.x) slots - 1
Width Weight & dimensions - 244 mm
Line-in Rear panel I/O ports - Yes
Link - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
ShortSummaryDescription - ASUS PRIME B760M-R D4, Intel, LGA 1700, Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen,..., LGA 1700, DDR4-SDRAM, 64 GB
Number of M.2 (M) slots Expansion slots - 2
Maximum internal memory Memory - 64 GB
MPN - 90MB1HA0-M0EAY0
Model - PRIME B760M-R D4
Memory - ECC сompatibility - Non-ECC
Memory - Maximum internal memory - 64 GB
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 2
Memory - Memory slots type - DIMM
Memory - Unbuffered memory - Yes
Memory - Supported memory clock speed (max) - 5333 MHz
Memory - Supported memory clock speeds - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5066,5333 MHz
Memory - Supported memory types - DDR4-SDRAM
Memory channels Memory - Dual-channel
Number of memory slots Memory - 2
Memory slots type Memory - DIMM
Vendor Homepage - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Name - Asus PRIME B760M-R D4 | Processor family Intel | Processor socket LGA1700 | Number of SATA connectors 4
Name - ASUS PRIME B760M-R D4 - Socket 1700 - motherboard
Name - ASUS PRO B760M-R D4 (Intel.1700.DDR4.mATX)
Features - Audio output channels - 7.1 channels
Features - Motherboard chipset - Intel B760
Features - Motherboard chipset family - Intel
Features - Motherboard form factor - micro ATX
Features - Cooling type - Passive
Features - Component for - PC
Features - Power source type - ATX
Features - Product colour - Black
Packaging data - Package weight - 903 g
Packaging data - Package height - 51.5 mm
Packaging data - Package width - 270 mm
Packaging data - Package depth - 263 mm
Package weight Packaging data - 903 g
Package height Packaging data - 51.5 mm
Package width Packaging data - 270 mm
Package features > Gross width (mm) - 234.00 mm
Package features > Gross height (mm) - 100.00 mm
Package features > Gross depth (mm) - 305.00 mm
Package features > Volume (m3) - 0.01 m³
Package features > Paper/Pasteboard - 80.00 g
Package features > Packing quantity - 1.00 pc(s)
Package features > Palette Qty - 121 pc(s)
Package features > Plastic (No PET) - 20.00 g
Package features > Tare weight (kg) - 0.10 kg
Packaging content - Cables included - SATA
Package depth Packaging data - 263 mm
Package features > Embeeded battery - No
Package features > WEEE tax - Yes
Package features > WEE classification - CL109:5:2017-04-01
Parallel processing technology support Graphics - Not supported
PCI Express x1 (Gen 4.x) slots Expansion slots - 2
PCI Express x16 (Gen 4.x) slots Expansion slots - 1
Title - ASUS PRIME B760M-R D4 Intel B760 LGA 1700 micro ATX
LongDesc - ASUS Prime series motherboards are expertly engineered to unleash the full potential of 14th & 13th Gen Intel® Core™ Processors. Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, PRIME B760M-R D4 provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features.FLEXIBILITYComprehensive controls form the foundation of the ASUS PRIME series. The PRIME B760 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work to maximize productivity.Intelligent ControlASUS Intelligent Control makes your PC smart. Along with taking care of complex tuning and dynamically optimizing essential aspects of your system, it offers intelligently simplified options for newcomers to PC DIY, as well as more comprehensive features for seasoned veterans.All-Around Energy EfficiencyThe Power Saving function contains several settings can easily optimize power consumption and maximize energy savings. You can enable a CPU power limit, darken Aura lighting, and set the fan profile to a power saving mode. You can also toggle the Power Saver plan that is built into Microsoft Windows.Flexible Air-Cooling ControlsASUS Fan Xpert 2+ software provides comprehensive control over fan. There’s an Extreme Quiet mode that reduces fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fan can also be controlled via the UEFI BIOS.Precise Digital Power ControlThe Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance.UEFI BIOSThe renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans.Advanced Tuning for Serious TweakersAn intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want.Quick and Simple SetupEZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time.Intuitive Graphical Fan ControlFine-tune individual fan settings simply by dragging a curve with the mouse.Aura On/Off Mode (Stealth)Easily enable or disable Aura RGB lighting or every onboard LED, for a subdued aesthetic touch.COOLINGPRIME B760 series are engineered with multiple onboard heatsink and an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads.HeatsinkVRM Heatsink and Thermal PadVRM heatsink and thermal pad improve heat transfer from the MOSFETs and chocks for better cooling performance.Cooler by DesignPRIME B760 series features comprehensive cooling controls that are configurable via FAN Xpert 2+ software or via the UEFI BIOS.Multiple Temperature SourcesEach header can dynamically reference three thermal sensors. FAN Xpert 2+ allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks.4-Pin PWM/DC FanChassis fan headers support auto-detection of PWM or DC fans.PERFORMANCEThe PRIME B760 series are built to handle the high core counts and bandwidth demands of 14th & 13th Gen Intel® Core™ Processors. ASUS B760 motherboard provides all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible data transfer options.Robust Power DesignStable power is essential to extract every last bit of performance out of Intel® processors. The PRIME B760M-R D4 is geared to cater to the demands of these high-core-count CPUs.MemoryDDR4 SupportImprovements to trace routing design provide the latest Intel® processors with enhanced access to memory bandwidth. ASUS technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk.StorageTwo M.2 Slots (up to 64 Gbps)The PRIME B760 motherboard offers a total of two M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe 4.0, enabling quicker boot-up and app load times with OS or application drives.*Actual transmission speeds will be lower than the theoretical maximum speed.ConnectivityPCIe 4.0 SlotThe PRIME B760 motherboard is designed specifically for 14th, 13th and 12th Gen Intel® CPUs and offer PCIe 4.0 connectivity for the latest GPUs.Realtek 2.5 Gb EthernetRealtek 2.5 Gb Ethernet reduces CPU overhead and offers exceptionally high TCP and UDP throughput for faster, smoother data transfers.LANGuardASUS LANGuard is a hardware-level network protection feature that integrates advanced signal-coupling technology and premium anti-EMI surface-mounted capacitors to improve throughput and ensure a more reliable connection.Combined onboard features deliver elevated audioIntelligent design and premium hardware create audio quality unlike anything you’ve ever experienced.Audio ShieldingAudio shielding ensures precision analog/digital separation and greatly reduced multi-lateral interference.Dedicated Audio PCB LayersSeparate layers for left and right tracks ensures both channels deliver consistent, equal quality.Premium Audio CapacitorsProvides warm, natural, and immersive sound with exceptional clarity and fidelity.Aura SyncOutshine the CompetitionA well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware.Addressable Gen 2 HeadersThree Addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear.TWO-WAY AI NOISE CANCELATIONThis utility leverages a massive deep-learning database to reduce background noise from the microphone and incoming audio, while preserving vocals at the same time. This removes distracting keyboard clatter, mouse clicks and other ambient noises so you can hear and be heard with crystal clarity while gaming or in calls.Armoury CrateWithin a single intuitive interface, Armoury Crate offers easily customized Aura Sync RGB settings for every compatible device in your arsenal , plus controls for an ever-growing family of ASUS products, including keyboard and mouse preferences. Armoury Crate also integrates product registration and a news feed so that you never miss updates of interest to the ASUS communityQ-LED CoreThe Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues.SafeSlot CoreSafeSlot Core is the ASUS-exclusive PCIe® slot. Featuring a fortified design that's anchored to the motherboard by a special hook, Safeslot Core provides 1.6X-stronger retention and 1.3X-greater shearing resistance than standard expansion slots.Overvoltage ProtectionWorld-class circuit-protecting power designAn exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies.Stainless-Steel Back I/O3X corrosion-resistance for greater durabilityCorrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.
LongSummaryDescription - ASUS PRIME B760M-R D4. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 64 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Ethernet interface type: 2.5 Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel
LongProductName - PRIME B760M-R D4 Gaming Mainboard Sockel Intel LGA 1700 (microATX, PCIe 4.0, DDR4, 2.5Gb Ethernet, HDMI, SATA 6 Gbit/s, Aura Sync)
Processor - Processor socket - LGA 1700
Processor - Processor manufacturer - Intel
Processor > Processor socket - LGA1700
Processor > Processor family - Intel
Processor socket Processor - LGA 1700
Processor manufacturer Processor - Intel
Processor - Supported processor sockets - LGA 1700
Processor - Compatible processor series - Intel Core i9 14th Gen, Intel Core i3 12th Gen, Intel Core i3 13th Gen, Intel Core i5 12th Gen, Intel Core i5 13th Gen, Intel Core i7 12th Gen, Intel Core i7 13th Gen, Intel Core i9 12th Gen, Intel Core i9 13th Gen
Unbuffered memory Memory - Yes
RAID levels Storage controllers - 0/1/10/5
RAID support Storage controllers - Yes
RGB LED pin header Internal I/O - Yes
Storage controllers - Number of HDDs supported - 4
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Number of storage drives supported - 6
Number of SATA III connectors Internal I/O - 4
Internal I/O > Number of SATA connectors - 4
Internal I/O - Number of COM connectors - 1
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Number of chassis fan connectors - 2
Internal I/O - Number of SATA III connectors - 4
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - CPU fan connector - Yes
Internal I/O - Front panel audio connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 2
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Depth Weight & dimensions - 211 mm
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - HDMI version - 2.1
Rear panel I/O ports - Headphone outputs - 1
Rear panel I/O ports - Line-in - Yes
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 4
Rear panel I/O ports - USB 2.0 ports quantity - 4
Technical details > Gross weight - 0.88 kg
Technical details > Net weight - 0.78 kg
Technical details > Producer - Asus
Technical details > Producer product name - PRIME B760M-R D4
Number of HDDs supported Storage controllers - 4
Supported memory clock speed (max) Memory - 5333 MHz
Supported memory clock speeds Memory - 2133/2400/2666/2800/2933/3000/3200/3333/3400/3466/3600/3733/4000/4266/4400/4600/4800/5000/5066/5333 MHz
Supported memory types Memory - DDR4-SDRAM
Supported processor sockets Processor - LGA 1700
Number of storage drives supported Storage controllers - 6
Supported storage drive interfaces Storage controllers - M.2,SATA III
Supported storage drive types Storage controllers - HDD & SSD
Windows operating systems supported Features - Windows 10/Windows 11
Power source type Features - ATX
ProductName - PRIME B760M-R D4
Product colour Features - Black
Manufacturer - Asus
Manufacturer - ASUS
Manufacturer_code - 90MB1HA0-M0EAY0
TPM connector Internal I/O - Yes
USB 2.0 connectors Internal I/O - 2
USB 2.0 ports quantity Rear panel I/O ports - 4
USB 3.2 Gen 1 (3.1 Gen 1) connectors Internal I/O - 1
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity Rear panel I/O ports - 4
URL - https://www.asus.com/motherboards-components/motherboards/prime/prime-b760m-r-d4/
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
Network - Wi-Fi - No
Wi-Fi Network - No
Unit Calculated Volume - 0.003869 cubm
Unit Calculated Weight - 0.98 kg
Compatible processor series Processor - Intel Core i3 12th Gen/Intel Core i3 13th Gen/Intel Core i5 12th Gen/Intel Core i5 13th Gen/Intel Core i7 12th Gen/Intel Core i7 13th Gen/Intel Core i9 12th Gen/Intel Core i9 13th Gen/Intel Core i9 14th Gen
Units per Shipping Box - 10
Unit Box Height - 0.055
Unit Box Width - 0.28
Unit Box Length - 0.265
Number of chassis fan connectors Internal I/O - 2
