1. kategooria - Emaplaadid ja lisaseadmed
2. kategooria - Emaplaadid - Intel
BIOS - BIOS-i mälumaht - Sada kakskümmend kaheksa megabitti
BIOS - BIOS-tüüp - UEFI AMI
Bränd - ASUS
Brändi osade kood - 90MB19K0-M1EAYC
EAN-kood - 4711081508045
Esimene kategooria - Emaplaadid
Euroopa artikli number - 4711081508045
Funktsioonid - Toetatud Windows-operatsioonisüsteemid - Windows 10, Windows 11
Garantiiinfo -
Globaalne kaubakood - 4711081508045
Kaal - 1.06
Kaal - 2,10
Kaal ja mõõtmed - Laius - 244 mm
Kaal ja mõõtmed - Sügavus - 244 mm
Kategooria - Emaplaadid
kategooria - PC komponendid|Emaplaadid|Intel emaplaadid|Sokkel 1700
Kategooria_2 - Emaplaadid - Intel 1851
kell - 4711081508045
kood - 90MB19K0-M1EAYC
Laiendusslotsid – M.2 (M) slotide arv - 2
Laiendusslotsid – PCI Express x16 (Gen 3.x) slotsid - 2
Laiendusslotsid – PCI Express x16 (Gen 4.x) slotsid - 1
Lühikokkuvõte - ASUS PRIME B660M-A D4-CSM, Intel, LGA 1700, Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,..., DDR4-SDRAM, 128 GB, DIMM
Mitmikrasedus - 90MB19K0-M1EAYC
Mälu - ECC ühilduvus - Mitte-ECC
Mälu - maksimaalne sisemälu - 128 GB
Mälu - Mälu kanalid - Kahekanaliline
Mälu - mälupesade arv - 4
Mälu - Mälu pesade tüüp - Räägi mulle
Mälu - Toetatud mälu kellkiirus (maks) - 5333 MHz
Mälu - Toetatud mälu kellkiirused - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5333 MHz
Mälu - Toetatud mälutüübid - DDR4-SDRAM
Nimi - 1700 ASUS PRIME B660M-A CSM mATX D4
nimi - ASUS Prime B660M-A D4-CSM, Intel B660 emaplaadi, pesa LGA1700, DDR4
Nimi - Asus PRIME B660M-A D4-CSM – pesa 1700
Omadused - Audio väljundkanalid - 7.1 kanalit
Omadused - Emaplaadi kiibistik - Intel B660
Omadused - Emaplaadi kiibistikuperekond - Intel
Omadused - Emaplaadi vorm - mikro ATX
Omadused - Helikiip - Realtek ALC897
Omadused - Jahutustüüp - Passiivne
Omadused - Komponent - Isiklik arvuti
Pakendi sisu - Kaablid kaasas - SATA
Pealkiri - ASUS PRIME B660M-A D4-CSM Intel B660 LGA 1700 micro ATX
Pikk kirjeldus - ASUS Corporate Stable ModelASUS Corporate Stable Model (CSM) on äriline programm, mille eesmärk on pakkuda stabiilseid ja usaldusväärseid emaplaate. Pakume kuni 36 kuu pikkust toote elutsükli tuge ja 6 kuu pikkust toote elutsükli lõpu etteteatamist, et teie organisatsioonil oleks piisavalt aega toote üleminekuks valmistuda. Iga ASUS CSM emaplaadi ostuga kaasneb ASUS Control Center Express – serveritasemel IT-haldustarkvara. ASUS ControlCenter ExpressASUS Control Center Express on integreeritud IT-järelevalve ja -haldustarkvara, mis on loodud kiiremaks kasutuselevõtuks, IT-operatsioonide lihtsustamiseks ja tootlikkuse parandamiseks, pakkudes laiaulatuslikku kontrolli ja kasutajasõbralikke funktsioone. ASUS Control Center Express on ühilduv üle 100 ASUS emaplaadiga, pakkudes kvaliteetset, TCO-optimeeritud lahendust teie äri vajadustele.Optimeerige IT-lõppseadmete haldamineLoodud abistama IT-töötajaid ettevõtte võrgustiku seadmete seirel ja kontrollimisel ning hõlbustama mitmes kohas asuvate seadmete inventuuri kaugkontrolli. Automatiseerige IT-hooldusVõimaldab IT-töötajatel planeerida uusimate BIOS-i, tarkvara ja utiliitide automaatseid uuendusi konkreetsetele või kõigile seadmetele madalatel kasutustundidel, parandades süsteemi stabiilsust ja IT-operatsioonide paindlikkust. Kõigi lõppseadmete turvaline haldamineHaldage turvaliselt lõppseadmete konfiguratsiooni, kaasaskantavate salvestusseadmete juurdepääsu ja arvutitarkvara rakendusi, võimaldades neil luua rühmitamise reegleid üksikute seadmete jaoks. PAINDLIKKUSASUS Prime seeria aluseks on terviklikud juhtimisfunktsioonid. Prime B660 emaplaadil on paindlikud tööriistad süsteemi iga aspekti häälestamiseks, võimaldades jõudluse täiustamist, et see sobiks ideaalselt teie tööviisiga ja maksimeeriks tootlikkust. Kõikjal energiatõhususEnergia töötlemise üksus (EPU) optimeerib automaatselt energiatarbimist ja maksimeerib energiasäästu Away režiimiga – nutikas seade, mis loob äärmiselt energiasäästliku stsenaariumi, lülitades välja kasutamata I/O kontrollerid.Paindlikud õhu- ja vedelikjahutuse juhtimisfunktsioonidASUS Fan Xpert 2+ tarkvara pakub põhjalikku kontrolli ventilaatorite, veepumpade ja kõik-ühes (AiO) jahutite üle. Olgu tegemist õhu- või veejahutusega, automaatne häälestusrežiim konfigureerib intelligentselt kõik parameetrid ühe klõpsuga. Samuti on olemas äärmiselt vaikne režiim, mis vähendab kõik ventilaatorite kiirused alla vaikimisi miinimumini, et süsteem oleks kergete ülesannete täitmisel vaiksem kui sosin. Ventilaatoreid, veepumpasid ja AiO-jahutusseadmeid saab juhtida ka UEFI BIOS-i kaudu. Täpne digitaalne võimsuse juhtimineDigi+ pinge regulaatori moodul (VRM) võimaldab reaalajas juhtida pinge langust, automaatselt lülitada sagedust ja energiatõhususe seadeid. See võimaldab ka täpselt häälestada CPU-d, et saavutada maksimaalne stabiilsus ja jõudlus.UEFI BIOSTuntud ASUS UEFI BIOS pakub kõike, mida vajate oma süsteemi konfigureerimiseks, täiustamiseks ja häälestamiseks. See pakub intelligentselt lihtsustatud valikuid PC-d ise kokku panevatele algajatele, aga ka kõiki vajalikke funktsioone kogenud kasutajatele. Täpsem häälestamine tõsistele täiustajateleUEFI kaudu pakutav intuitiivne täpsem režiim võimaldab teil võtta täieliku kontrolli. Sisseehitatud otsingufunktsioon muudab valikute leidmise lihtsaks ja mitmesugused täiustatud funktsioonid võimaldavad teil teha intelligentselt nüansseeritud kohandusi, et saaksite saavutada just sellise jõudluse, nagu soovite. Kiire ja lihtne seadistamineEZ-režiim kuvab olulised seaded ja statistika ning pakub juhendatud viisardit, drag-and-drop-funktsionaalsust ja oluliste seadete üheklõpsulist rakendamist – kõik selleks, et aidata teil oma seadmed kiiresti tööle panna.EZ XMPParandage DRAM-i jõudlust ühe klõpsuga. Intuitiivne graafiline ventilaatori juhtimineHäälestage üksikute ventilaatorite seadeid lihtsalt hiirega kõverat lohistades.Aura sisse/välja režiim (Stealth)Lülitage Aura RGB-valgustus või kõik pardal olevad LED-id hõlpsalt sisse või välja, et saavutada tagasihoidlik esteetiline puudutus. JAHTUMINEPrime B660 seeria on konstrueeritud mitme pardal oleva jahutusradiaatori ja hübriidventilaatorite pesadega, et tagada teie seadme jahtumine ja stabiilsus intensiivse töökoormuse korral.M.2 jahutusradiaatorM.2 jahutusradiaator hoiab ära M.2 salvestusseadme pikaajalise ülekande ajal tekkida võiva aeglustumise. Jahutusradiaator on kinnitatud kinnituskruvidega. VRM jahutusradiaator ja soojuspadjakVRM jahutusradiaator ja soojuspadjak parandavad MOSFET-ide ja drosselite soojusülekannet, tagades parema jahutuse.Jahutus disainilahendusenaPrime B660 seeria pakub põhjalikke jahutuse juhtimisfunktsioone, mida saab konfigureerida Fan Xpert 2+ tarkvara või UEFI BIOS-i kaudu.Mitmed temperatuuriallikadIga pesa saab dünaamiliselt viidata kolmele termilisele andurile. Fan Xpert 2+ võimaldab kaardistada toetatud ASUSi graafikakaartide temperatuuri, et optimeerida jahutust GPU- ja CPU-mahukate ülesannete jaoks. JÕUDLUSPrime B660 seeria on loodud 12. põlvkonna Intel protsessorite lisatuumade ja suurema ribalaiusega toimetulekuks. ASUS B660 emaplaadid pakuvad kõiki põhielemente, mis suurendavad igapäevast tootlikkust, nii et teie süsteem on valmis tööks stabiilse toite, intuitiivse jahutuse ja paindlike ülekandevõimalustega. Tugev toite disainStabiilne toide on oluline, et saada 12. põlvkonna Intel protsessoritest välja viimane tilk jõudlust. PRIME B660M-A D4-CSM on loodud vastama nende suure tuumade arvuga protsessorite nõudmistele. ProCool-liidesPatenteeritud liides täiendab emaplaadi ühendust toiteplokiga 8-pin-liidesega, mis edastab 12-voldise toite otse protsessoritele. Igal pistikul on tugevad kontaktid, mis taluvad rohkem voolu kui õõnsate kontaktidega pistikud. DDR4 5333(OC)Jälgede marsruudi disaini parandused pakuvad uusimatele Intel protsessoritele paremat juurdepääsu mälu ribalaiusele. ASUS OptiMem II tehnoloogia kaardistab hoolikalt mälu signaalide teed erinevate PCB kihtide vahel, et vähendada teekonna pikkust, ja lisab varjestusvööndid, mis vähendavad oluliselt risthäireid.Kaks M.2 pesa (kuni 64 Gbps)PRIME B660M-A D4-CSM pakub kokku kahte M.2 pesa, mis toetavad andmeedastuskiirust kuni 64 Gbps PCIe 4.0 kaudu, võimaldades kiiremat käivitamist ja rakenduste laadimist operatsioonisüsteemi või rakenduste draividega.PCIe 4.0 pesaPrime B660 emaplaadid on spetsiaalselt loodud 12. põlvkonna Intel® Core™ protsessoritele ja pakuvad PCIe® 4.0 ühenduvust uusimate GPU-dega. Lai ribalaius ja ülikiire ülekandekiirus võimaldavad teil luua rikkalikult funktsioone pakkuvaid süsteeme, mis suudavad hõlpsasti toime tulla suure koormusega.Aura SyncÜletage konkurendidHästi häälestatud entusiastide süsteem väärib sobivat esteetikat. ASUS Aura pakub täielikku RGB-valguse juhtimist mitmesuguste funktsionaalsete eelseadistustega sisseehitatud RGB-LED-ide jaoks, samuti ribade ja seadmete jaoks, mis on ühendatud sisseehitatud RGB-pistikupesadega – ja kõike seda saab sünkroniseerida üha kasvava Aura-võimelise riistvara portfelliga.Aadressitavad Gen 2 pistikudKolm aadressitavat Gen 2 pistikut suudavad tuvastada teise põlvkonna aadressitavate RGB-seadmete LED-ide arvu, võimaldades tarkvaral automaatselt kohandada valgusefekte konkreetsetele seadmetele. Uued pistikud on ka tagasiühilduvad olemasolevate Aura RGB seadmetega.Armoury CrateArmoury Crate on uus tarkvararakendus, mis on loodud toetatud toodete tsentraliseeritud juhtimiseks. Armoury Crate võimaldab ühe intuitiivse liidese kaudu hõlpsasti kohandada RGB-valgustust ja efekte kõigi teie arsenalis olevate ühilduvate seadmete jaoks. Tarkvara võimaldab ka üha kasvava arvu ASUS-i toodete, sealhulgas klaviatuuri ja hiire eelistuste seadete juhtimist. Armoury Crate pakub isegi spetsiaalset tooteregistreerimist ja uudiseid, mis aitavad teil ASUS-i kogukonnaga ühenduses püsida. Q-LED CoreQ-LED Core ekraan toodab sisselülitamisel toimuva enesetesti (POST) ajal LED-valgust, mis aitab kasutajatel võimalikke probleeme lahendada.SafeSlot Core+SafeSlot Core+ on ASUS-i eksklusiivne PCIe pesa, mis on tugevdatud üheosalise roostevabast terasest kinnitusega, mis kaitseb pesa kahjustuste eest. Metallkate on pesaga tihedalt kinnitatud konksudega ja kogu konstruktsioon on tugevdatud jootepunktidega kindlalt kinnitatud PCB-le, et pakkuda turvalist alust rasketele graafikakaartidele.LANGuard2,5 korda suurem läbilaskevõime ja ülepingetolerantsASUS LANGuard on riistvaratasemel võrgukaitset pakkuv funktsioon, mis integreerib täiustatud signaalide ühendamise tehnoloogia ja esmaklassilised EMI-vastased pinnale paigaldatud kondensaatorid, et parandada läbilaskevõimet ja tagada usaldusväärsem ühendus.ÜlepingekaitseMaailmatasemel vooluahela kaitsva toite disainEksklusiivne vooluahela disain sisseehitatud pingeregulaatoritega kaitseb teie emaplaati kahjustuste eest, mis on põhjustatud ootamatutest kõrgetest pingetest ebastabiilsete või halva kvaliteediga toiteallikate poolt.DRAM-i ülevoolukaitseLühise kahjustuste ennetamineSisseehitatud taastatavad kaitsmed ennetavad ülevoolu ja lühise kahjustusi. See ulatub I/O-portidest DRAM-ini, et kaitsta teie süsteemi ja ühendatud seadmete eluiga. Roostevabast terasest tagumine I/O3X korrosioonikindlus suurema vastupidavuse tagamiseksKroomoksiidiga kaetud korrosioonikindlad roostevabast terasest tagumised I/O-paneelid on kolm korda vastupidavamad kui tavalised paneelid.
Pikk kokkuvõte - ASUS PRIME B660M-A D4-CSM. Protsessori tootja: Intel, protsessori pesa: LGA 1700, ühilduvad protsessoriseeriad: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Toetatud mälutüübid: DDR4-SDRAM, maksimaalne sisemälu: 128 GB, mälupesade tüüp: DIMM. Toetatud salvestusdraivi liidesed: M.2, SATA III, toetatud salvestusdraivi tüübid: HDD ja SSD, RAID-tasemed: 0, 1, 5, 10. Etherneti liidese tüüp: Gigabit Ethernet. Komponent: PC, emaplaadi vorm: micro ATX, emaplaadi kiibistikuperekond: Intel
Pikk tootenimi - Intel B660 (LGA 1700) mATX, PCIe 4.0, kaks M.2 pesa, Intel 1Gb Ethernet, DP, 2 x HDMI, tagumine USB 3.2 Gen 2, esine USB 3.2 Gen 1 Type-C, Aura Sync
Protsessor - Protsessori pesa - Kohaliku omavalitsuse seadus 1700
Protsessor - Protsessori tootja - Intel
Protsessor – SMP-protsessorite maksimaalne arv - 1
Protsessor – ühilduvad protsessoriseeriad - Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Salvestusjuhtimisseadmed – toetatavate kõvaketaste arv - 4
Salvestusjuhtimisseadmed – toetatud salvestusdraivi liidesed - M.2, SATA III
Salvestusjuhtimisseadmed – toetatud salvestusdraivi tüübid - Kõvaketas ja SSD-ketas
Salvestuskontrollerid – RAID-tasemed - 0, 1, 5, 10
Salvestuskontrollerid – RAID-tugi - Jah
Salvestuskontrollerid – toetatud salvestusdraivide arv - 6
Sisemine I/O – EPS toitepistik (8-pin) - Jah
Sisemine I/O – korpuse ventilaatorite ühenduste arv - 2
Sisemine I/O – SATA III-liideste arv - 4
Sisemine sisend/väljund – ATX toitepistik (24-pin) - Jah
Sisemine sisend/väljund – CPU ventilaatori pistik - Jah
Sisemine sisend/väljund – esipaneeli heliliides - Jah
Sisemine sisend/väljund – RGB LED-pin-pistik - Jah
Sisemine sisend/väljund – S/PDIF väljundliides - Jah
Sisemine sisend/väljund – toiteventilaatori pistik - Jah
Sisemine sisend/väljund – TPM-liides - Jah
Sisemine sisend/väljund – USB 2.0-liidesed - 3
Sisemine sisend/väljund – USB 3.2 Gen 1 (3.1 Gen 1) pistikud - 3
Tagapaneeli I/O-pordid – USB 3.2 Gen 1 (3.1 Gen 1) Type-C-pordid, koguarv - 2
Tagapaneeli sisend-/väljundpordid – DisplayPortide arv - 1
Tagapaneeli sisend-/väljundpordid – Ethernet LAN (RJ-45) pordid - 1
Tagapaneeli sisend-/väljundpordid – HDMI-portide arv - 2
Tagapaneeli sisend-/väljundpordid – PS/2-portide arv - 1
Tagapaneeli sisend-/väljundportid – USB 2.0 portide arv - 4
Toote nimi - PRIME B660M-A D4-CSM
Tootja - Asus
Tootja - ASUS
Tootja kood - 90MB19K0-M1EAYC
Veebiaadress - https://www.asus.com/Motherboards-Components/Motherboards/PRIME/PRIME-B660M-A-D4-CSM/
Võrk - Etherneti kohtvõrk - Jah
Võrk - Etherneti liidese tüüp - gigabit Ethernet
Võrk - Wi-Fi - Alates
Category 1 - Mainboards & Zubehör
Category 2 - Mainboards - Intel
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
Brand - ASUS
BrandPartCode - 90MB19K0-M1EAYC
EAN_code - 4711081508045
Category_1 - Motherboards
EAN - 4711081508045
Features - Windows operating systems supported - Windows 10, Windows 11
WarrantyInfo -
GTIN - 4711081508045
Weight - 1.06
Weight - 2,10
Weight & dimensions - Width - 244 mm
Weight & dimensions - Depth - 244 mm
Category - Motherboards
category - PC Components|Mainboards|Intel Mainboards|Sockel 1700
Category_2 - Motherboards - Intel 1851
ean - 4711081508045
code - 90MB19K0-M1EAYC
Expansion slots - Number of M.2 (M) slots - 2
Expansion slots - PCI Express x16 (Gen 3.x) slots - 2
Expansion slots - PCI Express x16 (Gen 4.x) slots - 1
ShortSummaryDescription - ASUS PRIME B660M-A D4-CSM, Intel, LGA 1700, Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,..., DDR4-SDRAM, 128 GB, DIMM
MPN - 90MB19K0-M1EAYC
Memory - ECC сompatibility - Non-ECC
Memory - Maximum internal memory - 128 GB
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Supported memory clock speed (max) - 5333 MHz
Memory - Supported memory clock speeds - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5333 MHz
Memory - Supported memory types - DDR4-SDRAM
Name - 1700 ASUS PRIME B660M-A CSM mATX D4
name - ASUS Prime B660M-A D4-CSM, Intel B660 Mainboard, Sockel LGA1700, DDR4
Name - Asus PRIME B660M-A D4-CSM - Socket 1700
Features - Audio output channels - 7.1 channels
Features - Motherboard chipset - Intel B660
Features - Motherboard chipset family - Intel
Features - Motherboard form factor - micro ATX
Features - Audio chip - Realtek ALC897
Features - Cooling type - Passive
Features - Component for - PC
Packaging content - Cables included - SATA

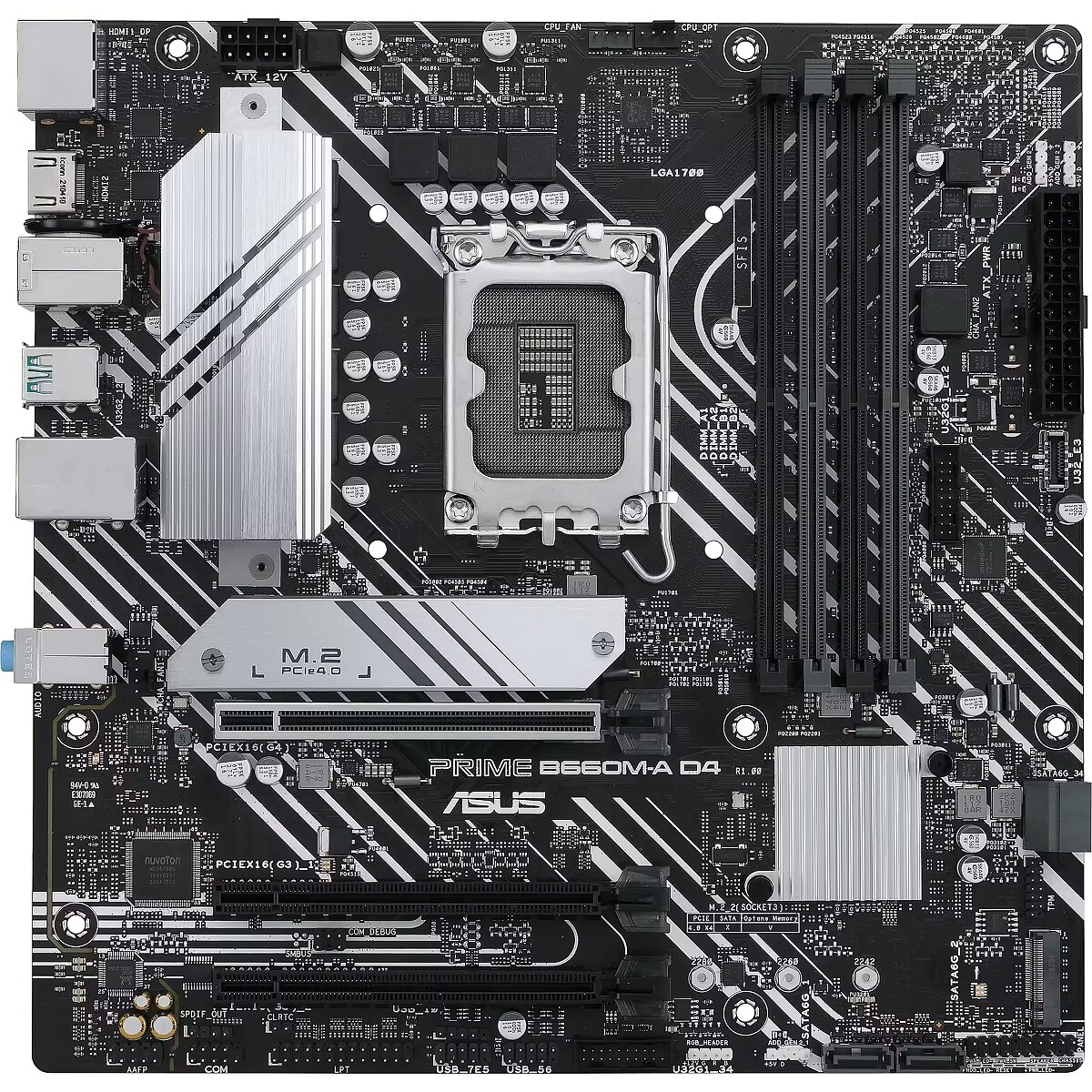

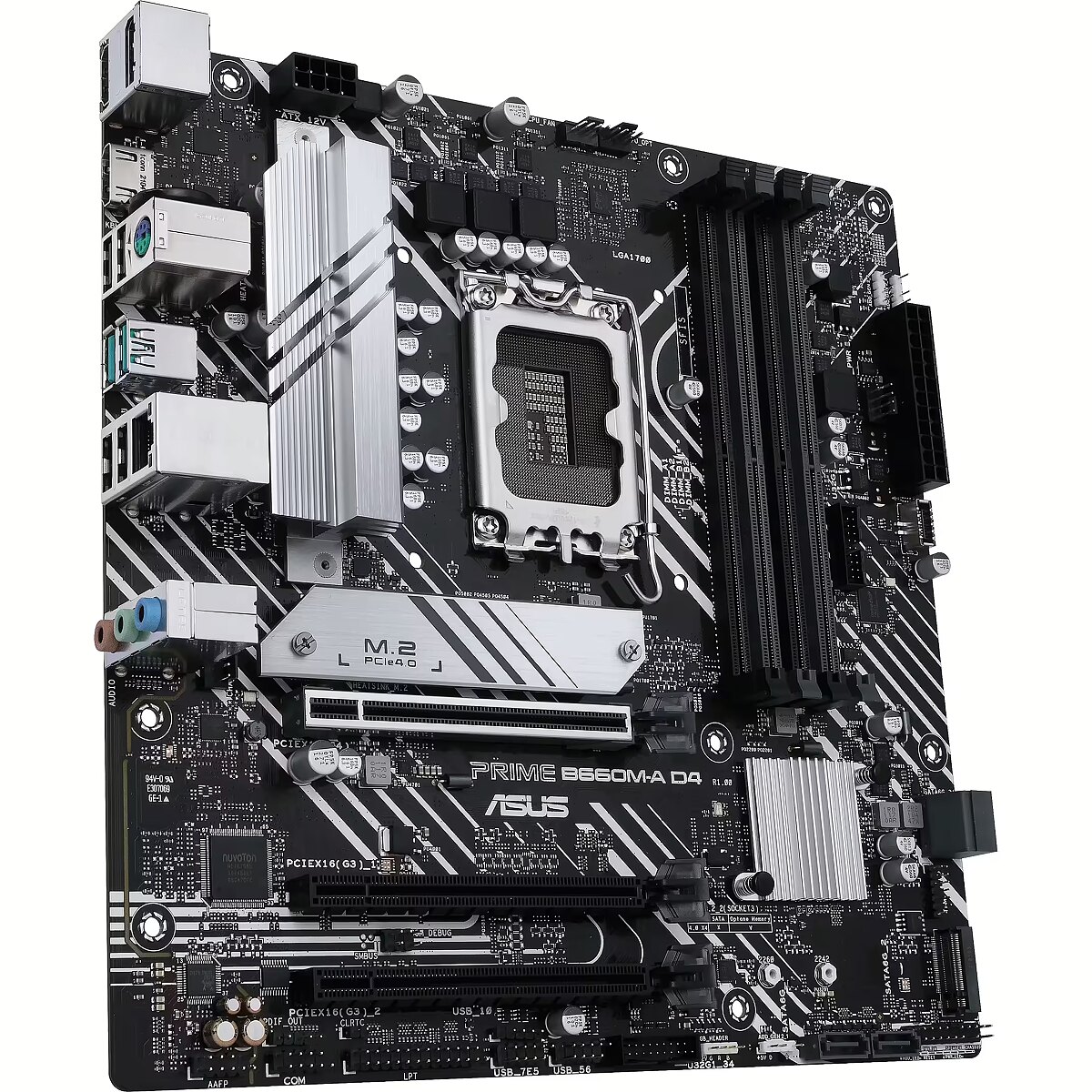

Title - ASUS PRIME B660M-A D4-CSM Intel B660 LGA 1700 micro ATX
LongDesc - ASUS Corporate Stable ModelASUS Corporate Stable Model (CSM) is a commercial program designed to provide stable and reliable motherboards. Offering up to 36-month product lifecycle support and 6-month end-of-life notice to allow sufficient lead times for your organization to get ready for product transitions. Each purchase of an ASUS CSM motherboard comes with ASUS Control Center Express - server-grade IT management software.ASUS ControlCenter ExpressASUS Control Center Express is an integrated IT monitoring and management software designed to deploy faster, simplify IT operations and improve productivity with comprehensive control and user-friendly functions. ASUS Control Center Express is compatible with over 100 ASUS motherboards to provide a high-quality, TCO-optimized solution for your business needs.Optimize IT endpoint managementDesigned to assist IT staff in monitoring and controlling devices within their corporate networks, and facilitate inventory checking in multiple locations remotelyAutomate IT maintenanceAllows IT staff to schedule automatic updates of the latest BIOS, software and utilities to specific or all devices at off-peak times, enhancing system stability and IT operational flexibilitySecurely manage all of endpointsSecurely manage endpoint configuration, portable storage access and PC software applications by enabling them to create grouping rules on individual devicesFLEXIBILITYComprehensive controls form the foundation of the ASUS Prime series. The Prime B660 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work to maximize productivity.All-Around Energy EfficiencyThe Energy Processing Unit (EPU) automatically optimizes power consumption and maximizes energy savings with Away mode — a smart setting that creates an extreme energy-saving scenario by shutting down unused I/O controllers.Flexible Air- and Liquid-Cooling ControlsASUS Fan Xpert 2+ software provides comprehensive control over fans, water pumps and all-in-one (AiO) coolers. Whether cooling with air or water, an Auto-Tuning mode intelligently configures all parameters with a single click. There’s also an Extreme Quiet mode that reduces all fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fans, water pumps and AiO coolers can also be controlled via the UEFI BIOS.Precise Digital Power ControlThe Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance.UEFI BIOSThe renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans.Advanced Tuning for Serious TweakersAn intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want.Quick and Simple SetupEZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time.EZ XMPImprove DRAM performance with one click.Intuitive Graphical Fan ControlFine-tune individual fan settings simply by dragging a curve with the mouse.Aura On/Off Mode (Stealth)Easily enable or disable Aura RGB lighting or every onboard LED, for a subdued aesthetic touch.COOLINGPrime B660 series are engineered with multiple onboard heatsinks and an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads.M.2 HeatsinkM.2 heatsink wards off throttling that can occur with M.2 storage during sustained transfers. The heatsink is held in place by captive screws.VRM Heatsink and Thermal PadVRM heatsink and thermal pad improve heat transfer from the MOSFETs and chokes for better cooling performance.Cooler by DesignPrime B660 series feature comprehensive cooling controls that are configurable via Fan Xpert 2+ software or via the UEFI BIOS.Multiple Temperature SourcesEach header can dynamically reference three thermal sensors. Fan Xpert 2+ allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks.PERFORMANCEPrime B660 series are built to handle the additional cores and increased bandwidth of 12th Generation Intel processors. ASUS B660 motherboards provide all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible transfer options.Robust Power DesignStable power is essential to extract every last bit of performance out of 12th Generation Intel processors. PRIME B660M-A D4-CSM is geared to cater to the demands of these high-core-count CPUs.ProCool ConnectorProprietary connector augments the motherboard's link to the PSU with 8 pin connector that passes 12 volts of power directly to the processors. Each jack features solid pins that can handle more current than hollow-pin connectors.DDR4 5333(OC)Improvements to trace routing design provide the latest Intel processors with enhanced access to memory bandwidth. ASUS OptiMem II technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk.Two M.2 slots (up to 64 Gbps)PRIME B660M-A D4-CSM offers a total of two M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe 4.0, enabling quicker boot-up and app load times with OS or application drives.PCIe 4.0 SlotPrime B660 motherboards are designed specifically for 12th Generation Intel® Core™ CPUs and offer PCIe® 4.0 connectivity for the latest GPUs. The wide bandwidth and superfast transmission speeds allow you to create feature-rich builds that can handle high loads effortlessly.Aura SyncOutshine the CompetitionA well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware.Addressable Gen 2 HeadersThree addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear.Armoury CrateArmoury Crate is a new software utility designed to give you centralized control of supported products. From a single intuitive interface, Armoury Crate allows you to easily customize RGB lighting and effects for every compatible device in your arsenal. The software also provides control of settings for an ever-growing number of ASUS products, including keyboard and mouse preferences. Armoury Crate even features dedicated product registration and news to help you stay in touch with the ASUS community.Q-LED CoreThe Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues.SafeSlot Core+SafeSlot Core+ is the ASUS-exclusive PCIe slot fortified with a one-piece stainless-steel brace that shields the slot to protect it from damage. The metal cover is tightly secured to the slot with hooks, and the entire assembly is firmly anchored to the PCB with strengthened solder points to provide a secure foundation for heavyweight graphics cards.LANGuardPumped-up throughput 2.5X higher surge toleranceASUS LANGuard is a hardware-level network protection feature that integrates advanced signal-coupling technology and premium anti-EMI surface-mounted capacitors to improve throughput and ensure a more reliable connection.Overvoltage ProtectionWorld-class circuit-protecting power designAn exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies.DRAM Overcurrent ProtectionShort-circuit damage preventionOnboard resettable fuses prevent overcurrent and short-circuit damage. This extends beyond I/O ports to DRAM to safeguard the lifespan of your system and connected devices.Stainless-Steel Back I/O3X corrosion-resistance for greater durabilityCorrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.
LongSummaryDescription - ASUS PRIME B660M-A D4-CSM. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 128 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Ethernet interface type: Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel
LongProductName - Intel B660 (LGA 1700) mATX, PCIe 4.0, two M.2 slots, Intel 1Gb Ethernet, DP,2 x HDMI, rear USB 3.2 Gen 2, front USB 3.2 Gen 1 Type-C, Aura Sync
Processor - Processor socket - LGA 1700
Processor - Processor manufacturer - Intel
Processor - Maximum number of SMP processors - 1
Processor - Compatible processor series - Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Storage controllers - Number of HDDs supported - 4
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Number of storage drives supported - 6
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Number of chassis fan connectors - 2
Internal I/O - Number of SATA III connectors - 4
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - CPU fan connector - Yes
Internal I/O - Front panel audio connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - S/PDIF out connector - Yes
Internal I/O - Power fan connector - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 3
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 3
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-C ports quantity - 2
Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 2
Rear panel I/O ports - PS/2 ports quantity - 1
Rear panel I/O ports - USB 2.0 ports quantity - 4
ProductName - PRIME B660M-A D4-CSM
Manufacturer - Asus
Manufacturer - ASUS
Manufacturer_code - 90MB19K0-M1EAYC
URL - https://www.asus.com/Motherboards-Components/Motherboards/PRIME/PRIME-B660M-A-D4-CSM/
Network - Ethernet LAN - Yes
Network - Ethernet interface type - Gigabit Ethernet
Network - Wi-Fi - No
