Aktiivvõimsus - 10 kW
Aku arv - 0
Eri funktsioonid -
Faaside arv sisendil - 1 (230 V)
garantii - 24
garantiiliik - välimine

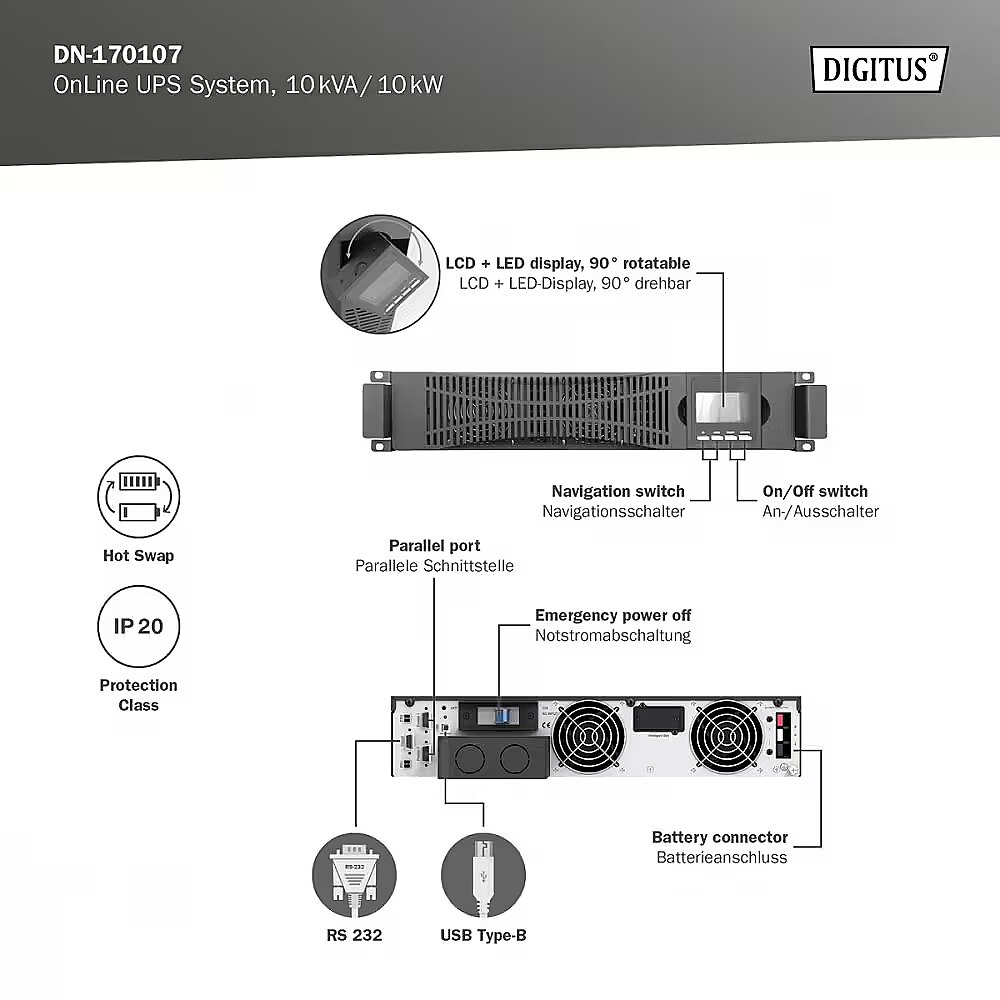

I/O-liidesed - 1 x RS-232 (COM)
I/O-liidesed - 1 x USB (tüüp B)
Ilmne võimsus - 10 kVA
Kaal - 18 kg
kell - 4016032473558
Keskkonnanõuded -
Kirjeldus - DIGITUS OnLine UPS-süsteemid on usaldusväärsed lahendused, mis on välja töötatud tundlike seadmete kaitsmiseks tööstuslikes rakendustes voolukatkestuste eest. Need on varustatud juhtmikroprotsessoritega, mis tagavad kõrgeima jõudluse ja ohutuse. Paralleelselt saab ühendada maksimaalselt 4 seadet, et suurendada elektrivarustuse redundantsust. UPS-il pole sisemisi akusid, need tuleb tellida eraldi väliste akumoodulitena (artikli number: DN-170108). Võimalik on ühendada maksimaalselt 4 välist akumoodulit. Tänu kõrgele võimsustegurile, laiale sisendpinge vahemikule ja tõhusale laadijale vastab süsteem kõrgeimatele nõudmistele. Intelligentsed laadimisrežiimid ja ventilaatorite pöörlemiskiiruse juhtimine pikendavad UPS-i eluiga ja töökindlust. LCD-ekraani abil saab konfigureerida kõik selle varutoiteallika parameetrid, mistõttu DIGITUS UPS on väärtuslik täiendus teie IT-infrastruktuurile. SNMP-adapter UPS-süsteemi kaugjuurdepääsuks on saadaval lisavarustusena. Kahekordne online-konversioon (mikroprotsessoriga juhitav) Paralleelne redundantsus N+X Mitmesugused sisseehitatud kommunikatsiooniliidesed (RS232/USB, jadaliides, SNMP-kaardi pesa) Variant, mida on võimalik ümber ehitada rack/tower-konstruktsiooniks Integreeritud võimas laadija 3-astmelise ventilaatorite pöörlemiskiiruse reguleerimisega Reguleeritav laadimisvool Toetab külmkäivitust Töötemperatuur: 0 °C kuni 40 °C ja 12% 5 °C kohta (maks. 50 °C) 3-astmeline ventilaatorite pöörlemiskiiruse reguleerimine vastavalt koormuse protsendilisele koefitsiendile ja radiaatorite temperatuurile Hot-swap: aku vahetamine töötamise ajal Pöörlev LCD-ekraan mitmeotstarbelise parameetrite reguleerimise ja funktsioonide skeemiga Valikuliselt saadaval SNMP-kaart võimaldab kaugjuhtimist LAN-võrgu kaudu
koha nimi - DN-170107

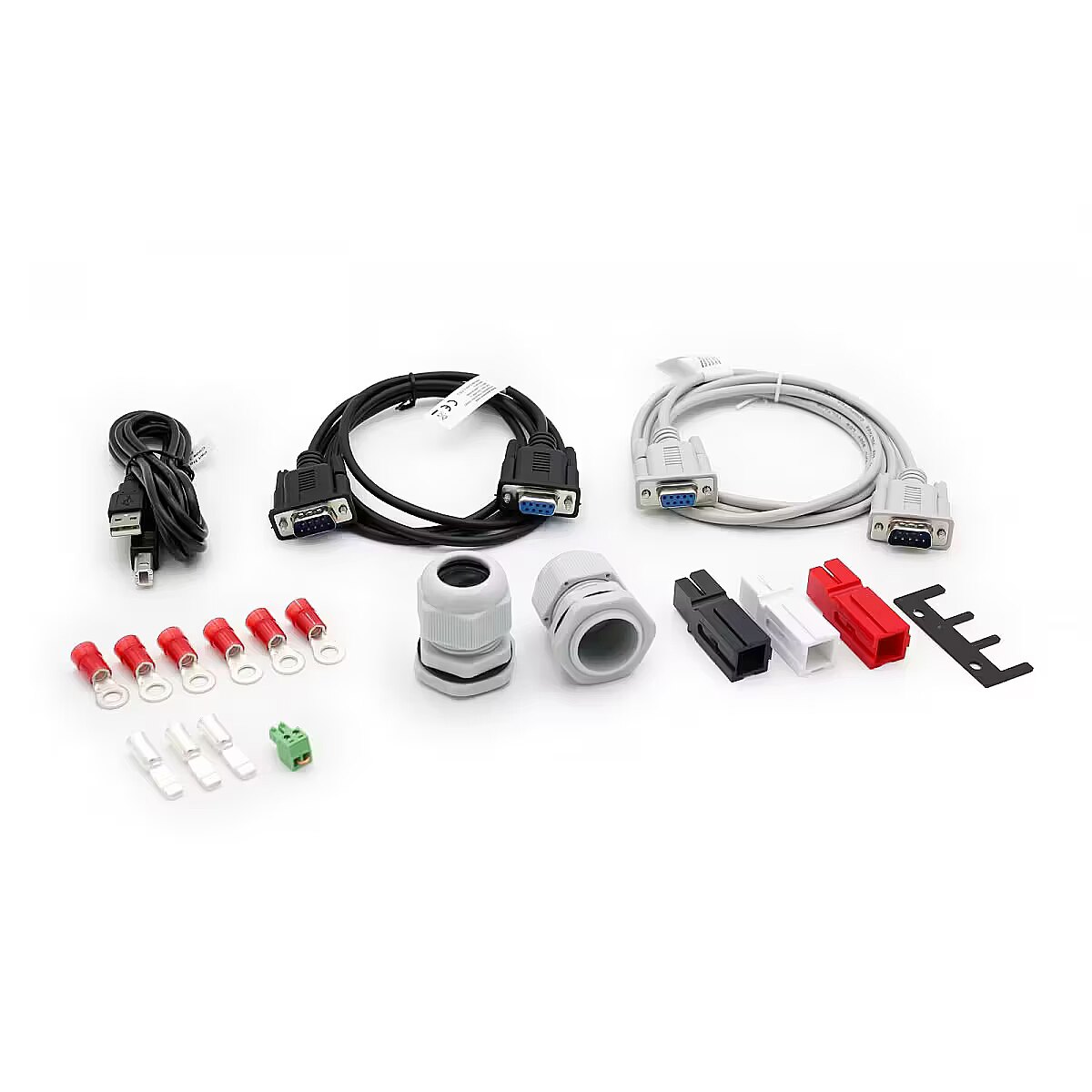

Komplektis olevad lisatarvikud - 1 x kasutusjuhend 1 x litsents koos tarkvara installimisjuhendiga Märkus: aku ei kuulu komplekti
Muud omadused - Kõrgem väljundvõimsuse koefitsient 1,0 PF juures (maksimaalne kasutegur 94,0%) Online-topoloogia kahekordse muundamisega VFI-SS-111 Mikroprotsessoriga juhtimine optimeerib töökindlust elektrikatkestuse korral Võimsustegur 1,0 EPO-lüliti (avariivoolu väljalülitus) UPS-i saab paigaldada 19-tollisesse korpusesse või eraldi tornina jaladega Väljundpinge: 208/220/230/240 VAC (reguleeritav) Sisendpinge: 120–276 VAC Võimsus: 10 kVA / 10 kW Sagedusvahemik: 45–66 Hz Nimetissagedus: 50 Hz/60 Hz (automaatne tuvastamine) Pinge vahemik Bypass: 220 V, maks.: 10%, 15%, 20% või 25%, standard: 25% / 230 V AC, maks: 10%, 15% või 20%, standard +20% / 240 V AC max: +10% või 15%, standard +15% Bypass sagedusvahemik: +-1%, +-2%, +-4%, +-5%, +-10% Harmoonilised moonutused (lineaarses režiimis): < 3% (100% lineaarset koormust, sisendi THDV 1%), < 5% (100% mittelineaarset koormust, sisendi THDV < 1%) Võimsustegur: >0,99 Elektrivoolu reguleerimine: +-1% Väljundvõimsus: +-1,0% Sageduse täpsus: +-0,1% Ülekoormuse võimsus: 105%-110% (10 min), 110%-130% (1 min), >130% (200 ms) Tippkoefitsient: 3:1 Välisaku: 12 V / 9 Ah Akude arv: 16 /18 /20 tükki (kohandatav) Laadimisvool (A): 1 A (standardseade); maksimaalne voolutugevus 10 A (pikaealine seade) Laadimisaeg: 6–8 tundi piisab maksimaalselt 90% kogumahutavusest Üleminekuaeg normaalrežiimi ja akurežiimi vahel: - 0 ms Üleminekuaeg inverterist bypassile - 0 ms, aktiveerimine: < 15 ms (50 Hz), < 13,33 ms (60 Hz) Lainekuju (akurežiimil): ideaalselt sinusoidne Tõhusus normaalse töötamise korral: >93,5% Ekraan: LCD + LED Helitugevus: < 55 dBA 1 m kaugusel Kommunikatsiooniliidesed: RS232/USB, jadaliides, kommunikatsioonipesa Kaitseklass: IP20
Määratlus - Tarbeelektroonika ja elektri- ja elektroonikaseadmete jäätmed
mõõde kõrgus - 795 mm
mõõde laius - 555 mm
mõõde sügavus - 202 mm
Mõõtmed - 86,5 x 440 mm x 620 mm (pikkus x laius x sügavus) RACKi vahekaugus (IEC 60297): 482,6 mm (19")
mõõtmete kaal - 17000 g
nimi - UPS Online Rack DN-170107
Sisendvõimsuse pordid - Sisendterminal
tarkvara -
tootja - sõrm
UPS arhitektuur - online-topeltmuundamine
Väljundpinge kuju - Täis-sinuslaine
Väljundvõimsuse pordid - Väljundklemmid
Värv - Must

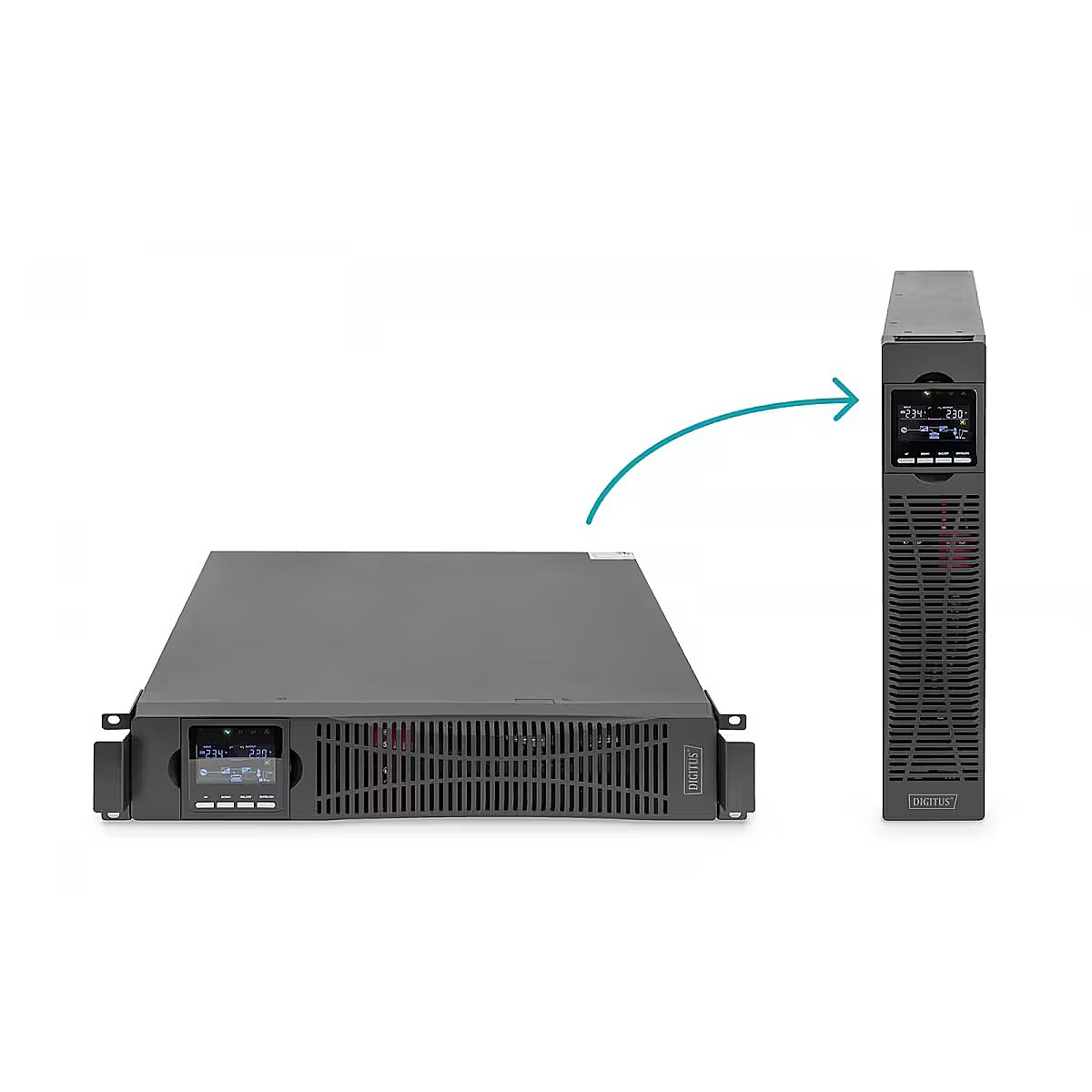

Šassii tüüp - Riiul
Šassii tüüp - Torn
Active power - 10 kW
No. of batteries - 0
Special functions -
Number of phases input - 1 (230V)
guarantee - 24
guarantee_type - external
I/O connectors - 1 x RS-232 (COM)
I/O connectors - 1 x USB (Type B)
Apparent power - 10 kVA
Weight - 18 kg
ean - 4016032473558
Environment requirements -
Description - Systemy UPS DIGITUS OnLine to niezawodne rozwiązania, które zostały opracowane z myślą o ochronie wrażliwych urządzeń w zastosowaniach przemysłowych przed przerwami w dopływie prądu. Są one wyposażone w mikroprocesory sterujące dla zagwarantowania najwyższej wydajności i bezpieczeństwa. Można równolegle podłączyć maks. 4 urządzenia, aby zwiększyć redundancję w zakresie zasilania energią elektryczną. UPS nie posiada wewnętrznych baterii, należy je zamówić oddzielnie jako zewnętrzne moduły bateryjne (numer artykułu: DN-170108). Można podłączyć maksymalnie 4 zewnętrzne moduły bateryjne. Dzięki wysokiemu współczynnikowi mocy, szerokiemu zakresowi napięcia wejściowego oraz wydajnej ładowarce system spełnia najwyższe wymagania. Inteligentne tryby ładowania i sterowania prędkością obrotową wentylatorów wydłużają żywotność i niezawodność UPS. Za pomocą wyświetlacza LCD można skonfigurować wszystkie ustawienia parametrów tego zasilacza awaryjnego, dzięki czemu UPS firmy DIGITUS jest cennym rozszerzeniem Twojej infrastruktury IT. Adapter SNMP do zdalnego dostępu do systemu UPS jest dostępny opcjonalnie. Podwójna konwersja online (sterowana mikroprocesorem) Równoległa redundancja N+X Różnorodne wbudowane interfejsy do komunikacji (RS232/USB, złącze szeregowe, slot na karty SNMP) Wariant z możliwością przekształcenia w konstrukcję Rack/Tower Zintegrowana wydajna ładowarka z 3-stopniową regulacją prędkości obrotowej wentylatorów Regulowany prąd ładowania Obsługiwany rozruch na zimno Temperatura robocza: od 0°C do 40°C i 12% na 5°C (maks. 50°C) 3-stopniowa regulacja prędkości obrotowej wentylatorów według procentowego współczynnika obciążenia i temperatury radiatorów Hot-swap: możliwa wymiana baterii w trakcie pracy Obrotowy ekran LCD z wielofunkcyjną regulacją parametrów i schematem funkcji Dostępna opcjonalnie karta SNMP umożliwia sterowanie zdalne za pośrednictwem sieci LAN
vendpn - DN-170107
Accessories included - 1 x instrukcja obsługi 1 x licencja z instrukcją instalacji oprogramowania Wskazówka: bateria nie wchodzi w zakres dostawy
Other features - Wyższy współczynnik mocy wyjściowej przy 1,0 PF (współczynnik sprawności maks. 94,0%) Topologia Online z podwójną konwersją VFI-SS-111 Sterowanie za pomocą mikroprocesora optymalizuje niezawodność na wypadek przerwy w dostawie energii elektrycznej Współczynnik mocy 1,0 Wyłącznik EPO (awaryjne wyłączenie zasilania) UPS można zamontować w 19-calowej obudowie lub jako osobną wieżę z nóżkami Napięcie wyjściowe: 208/220/230/240 VAC (regulowane) Napięcie wejściowe: 120-276 VAC Pojemność: 10 kVA / 10 kW Zakres częstotliwości: 45-66 Hz Częstotliwość znamionowa: 50 Hz/60 Hz (automatyczne rozpoznawanie) Zakres napięcia Bypass: 220 V, maks.: 10%, 15%, 20% lub 25%, standardowo: 25% / 230 V AC, maks: 10%, 15% lub 20%, standardowo +20% / 240 V AC max: +10% lub 15%, standardowo +15% Zakres częstotliwości Bypass: +-1%, +-2%, +-4%, +-5%, +-10% Zniekształcenia harmoniczne (w trybie liniowym): < 3% (100% obciążenia liniowego, THDV wejścia 1%), < 5% (100% obciążenia nieliniowego, THDV wejścia < 1%) Współczynnik mocy: >0,99 Regulacja prądu elektrycznego: +-1% Wyjściowa moc czynna: +-1,0% Precyzja częstotliwości: +-0,1% Wydajność w zakresie przeciążenia: 105%-110% (10 min), 110%-130% (1 min), >130% (200 ms) Współczynnik szczytu: 3:1 Zewnętrzna bateria: 12 V / 9 Ah Liczba baterii: 16 /18 /20 sztuk (z możliwością dostosowania) Prąd ładowania (A): 1 A (jednostka standardowa); maks. natężenie prądu 10 A (jednostka długowieczna) Czas ładowania: 6-8 godzin wystarczy na maks. 90% łącznej pojemności Czas przełączania pomiędzy trybem normalnym i trybem pracy na baterie: - 0 ms Czas przełączania pomiędzy falownikiem a Bypass - 0 ms, aktywacja: < 15 ms (50 Hz), < 13,33 ms (60 Hz) Kształt fali (w trybie pracy na baterie): idealnie sinusoidalny Efektywność w normalnym stanie: >93,5% Wyświetlacz: LCD + LED Głośność: < 55 dBA przy 1 m Interfejsy do komunikacji: RS232/USB, złącze szeregowe, gniazdo komunikacyjne Stopień ochrony: IP20
Designation - CE+WEEE
dimension height - 795 mm
dimension width - 555 mm
dimension depth - 202 mm
Dimensions - 86,5 x 440 mm x 620 mm (dł. x szer. x gł.) Rozstaw RACK (IEC 60297): 482.6 mm (19")
dimension weight - 17000 g
name - UPS Online Rack DN-170107
Input power ports - Input terminal
Software -
producer - Digitus
UPS Architecture - on-line double conversion
The shape of the output voltage - Full sine wave
Output power ports - Output terminals
Color - Black
Chassis type - Rack
Chassis type - Tower
